Interblocchi e sicurezza positiva: esempi di installazione

Con il modo positivo i guasti interni di un interblocco (contatti incollati o molla guasta) consentono comunque l’apertura dei contatti e quindi l’arresto della macchina.

Focus 2016

Apertura positiva, ridondanza, diversificazione e autocontrollo

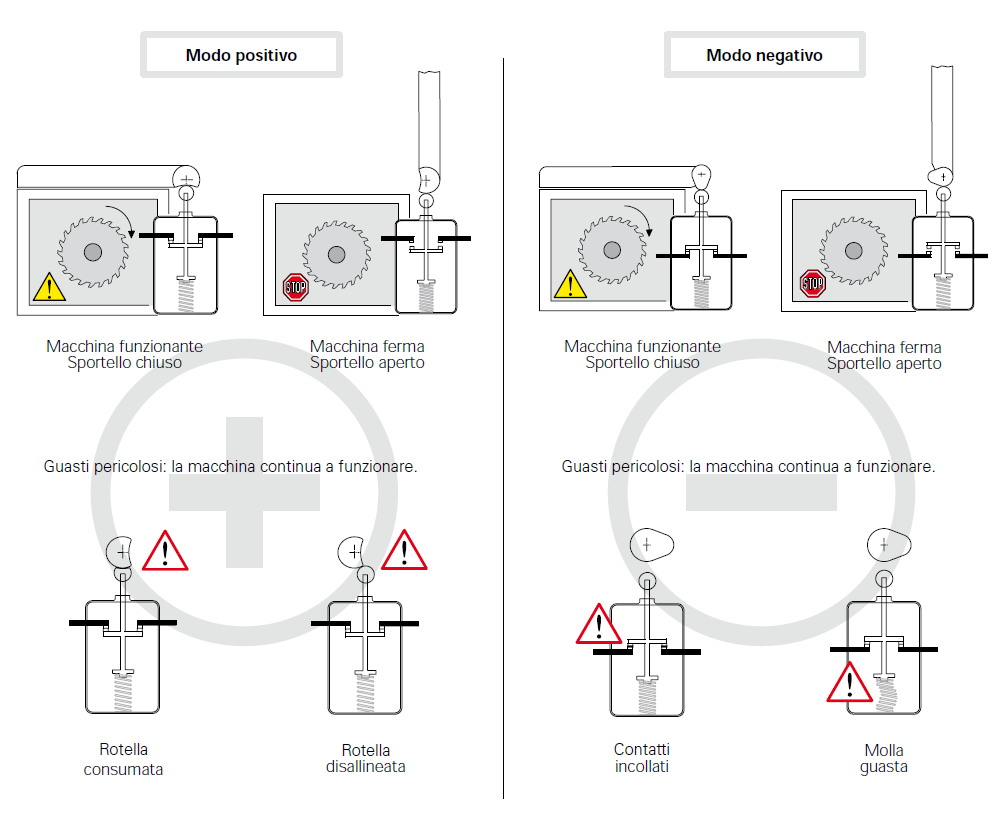

Modo positivo e modo negativo.

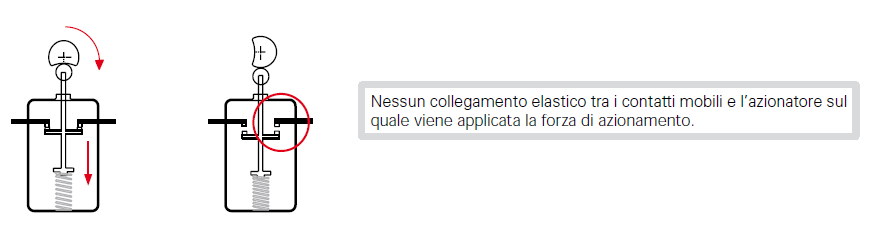

Secondo la normativa EN ISO 12100, se un componente meccanico in movimento trascina inevitabilmente un altro componente, per contatto diretto o mediante elementi rigidi, si dice che questi componenti sono collegati in modo positivo.

Quando invece lo spostamento di un elemento meccanico consente ad un secondo elemento di muoversi liberamente (per esempio gravità, effetto di una molla, ecc..) il collegamento tra i due è in modo negativo.

Il modo positivo consente con una manutenzione preventiva di sottrarsi dai guasti pericolosi schematizzati sopra. Con il modo negativo invece i guasti sono interni all’interruttore e quindi di difficile rilevazione.

Con il modo positivo i guasti interni (contatti incollati o molla guasta) consentono comunque l’ apertura dei contatti e quindi l’arresto della macchina.

Utilizzo degli interruttori nelle applicazioni di sicurezza

Quando è impiegato un solo interruttore in una funzione di sicurezza, l’interruttore stesso deve essere azionato in modo positivo. Va utilizzato per le applicazioni di sicurezza il contatto d’apertura (normalmente chiuso) che deve essere del tipo ad “apertura positiva”, tutti gli interruttori che riportano il simbolo -> sono dotati di contatti NC ad apertura positiva.

Se gli interruttori sono due o più è bene farli operare in modi opposti, ad esempio:

- Il primo con un contatto normalmente  chiuso (contatto di apertura) azionato dal riparo in modo positivo.
- l’altro con un contatto normalmente aperto (contatto di chiusura), azionato dal riparo in modo non positivo.

Questa è una pratica comune che non esclude, quando giustificato, l’uso dei due interruttori azionati in modo positivo (vedi diversificazione).


Diversificazione

La sicurezza nei sistemi ridondanti viene aumentata con la diversificazione. Essa si ottiene applicando due interruttori con diversità di progettazione e/o tecnologia, in modo da evitare guasti determinati dalla stessa causa. Esempi di diversificazione sono: l’utilizzo di un interruttore ad azione positiva accoppiato ad uno ad azione non positiva, da un interruttore a comando meccanico ed uno non meccanico (es. sensore elettronico) o dall’utilizzo di due interruttori a comando meccanico ad azione positiva ma di diverso principio di azionamento ( es. un interruttore a chiave F e un interruttore a perno).


Autocontrollo

L’ autocontrollo consiste nel verificare automaticamente il funzionamento di tutti i dispositivi che intervengono nel ciclo della macchina.

Di conseguenza il ciclo successivo può essere vietato o autorizzato.

segue

Elaborato Certifico Srl - IT 2016
Formato doc/pdf
Fonte: Rockwell Automation

Maggiori Info e acquisto Documento
