Direttiva PED schematizzata

ID 7116 | | Visite: 49715 | Documenti Riservati Marcatura CEPermalink: https://www.certifico.com/id/7116

PED schematizzata

Direttiva PED schematizzata Ed. 2018

ID 7116 del 28.10.2018

Il Documento allegato illustra la Direttiva 2014/68/UE "PED", in particolare con l’aiuto di diagrammi e tabelle, si individuano le parti principali della Procedura di classificazione PED fino alle Tabelle di valutazione della conformità, in breve sintesi:

- il campo di applicazione PED
- la classificazione delle attrezzature a pressione
- la classificazione dei fluidi del Gruppo I e II e la relazione con il regolamento (CE) n. 1272/2008 "CLP"
- le categorie delle attrezzature a pressione
- le procedure di valutazione della conformità da applicare per le diverse categorie
- le 9 Tabelle di valutazione della conformità
- i Moduli Procedurali valutazione della conformità
- il Modello Dichiarazione di Conformità

Download Direttiva PED Schematizzata 2018 Preview

Direttiva 2014/68/UE PED
del Parlamento Europeo e del Consiglio del 15 maggio 2014 concernente l’armonizzazione delle legislazioni degli Stati membri relative alla messa a disposizione sul mercato di attrezzature a pressione.
(GU L 189 del 27.6.2014)

1. Campo applicazione

Articolo 1 Ambito di applicazione
La presente direttiva si applica alla progettazione, fabbricazione e valutazione di conformità delle attrezzature a pressione e degli insiemi sottoposti ad una pressione massima ammissibile PS superiore a 0,5 bar.

PED schematizzata 00
...

2. Requisiti tecnici

Articolo 4 Requisiti tecnici

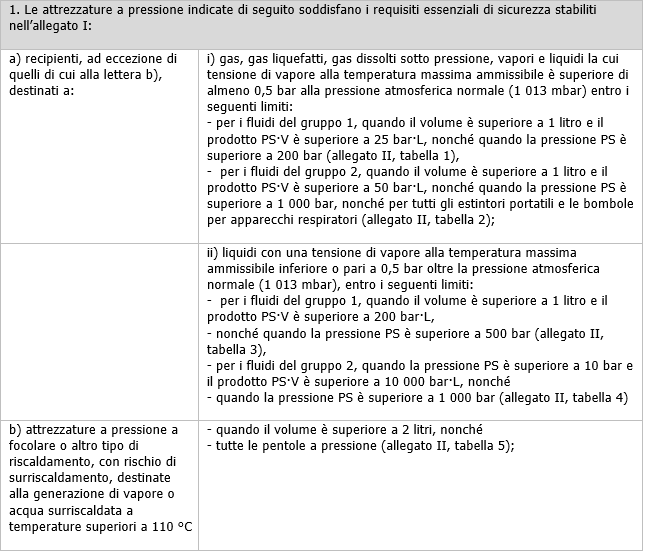

1. Le attrezzature a pressione indicate di seguito soddisfano i requisiti essenziali di sicurezza stabiliti nell’allegato I:

PED schematizzata 01
segue

PED schematizzata 02

3. Le attrezzature a pressione e gli insiemi aventi caratteristiche inferiori o pari ai limiti fissati rispettivamente al paragrafo 1, lettere a), b) e c) e al paragrafo 2 devono essere progettati e fabbricati secondo una corretta prassi costruttiva in uso in uno degli Stati membri che assicuri la sicurezza di utilizzazione.

Le attrezzature a pressione e gli insiemi devono essere corredati di sufficienti istruzioni per l’uso. Tali attrezzature o tali insiemi non recano la marcatura CE di cui all’articolo 18, fatte salve le altre norme applicabili dell’Unione in materia di armonizzazione che ne prevedono l’affissione.
...

3. Classificazione fluidi

Articolo 13 Classificazione delle attrezzature a pressione

1. Le attrezzature a pressione di cui all’articolo 4, paragrafo 1, sono classificate per categoria, in base all’allegato II, secondo criteri di pericolo crescente.

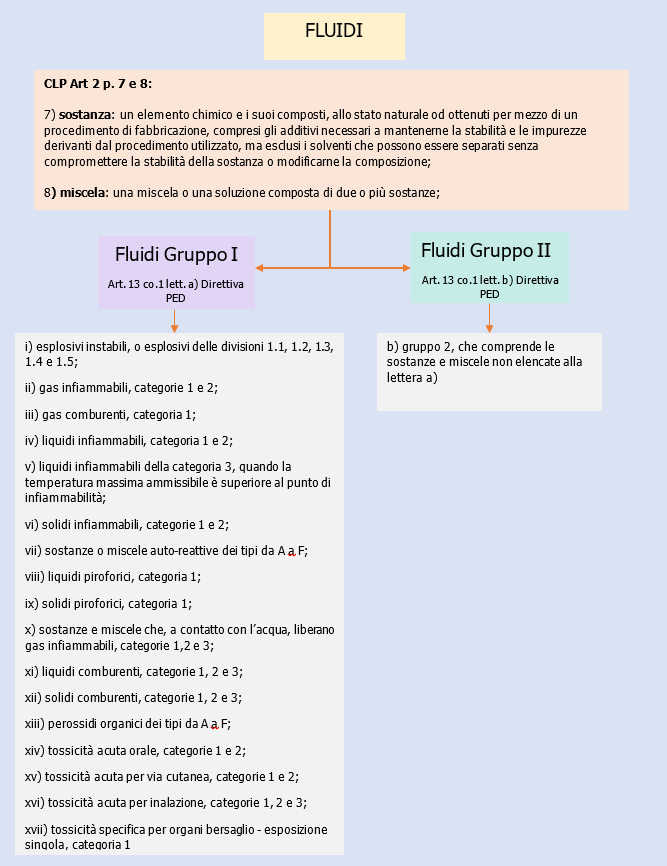

Ai fini di questa classificazione, i fluidi sono suddivisi in due gruppi, nel modo seguente:

PED schematizzata 04
segue

PED schematizzata 05
segue

4. Tabelle Categorie

Articolo 14 Procedure di valutazione della conformità

1. Le procedure di valutazione della conformità da applicare a un’attrezzatura a pressione sono determinate in base alla categoria stabilita all’articolo 13, in cui è classificata l’attrezzatura.

2. Le procedure di valutazione della conformità da applicare per le diverse categorie sono le seguenti:
...

PED schematizzata 06
...

PED schematizzata 07

Tabella 1 Recipienti di cui all’articolo 4, paragrafo 1, lettera a), punto i), primo trattino

PED schematizzata 08

Tabella 2 Recipienti di cui all’articolo 4, paragrafo 1, lettera a), punto i), secondo trattino

In via di eccezione, gli estintori portatili e le bombole per apparecchi respiratori sono classificati almeno nella categoria III.

PED schematizzata 09



Tabella 3 Recipienti di cui all’articolo 4, paragrafo 1, lettera a), punto ii), primo trattino

segue

5. Moduli

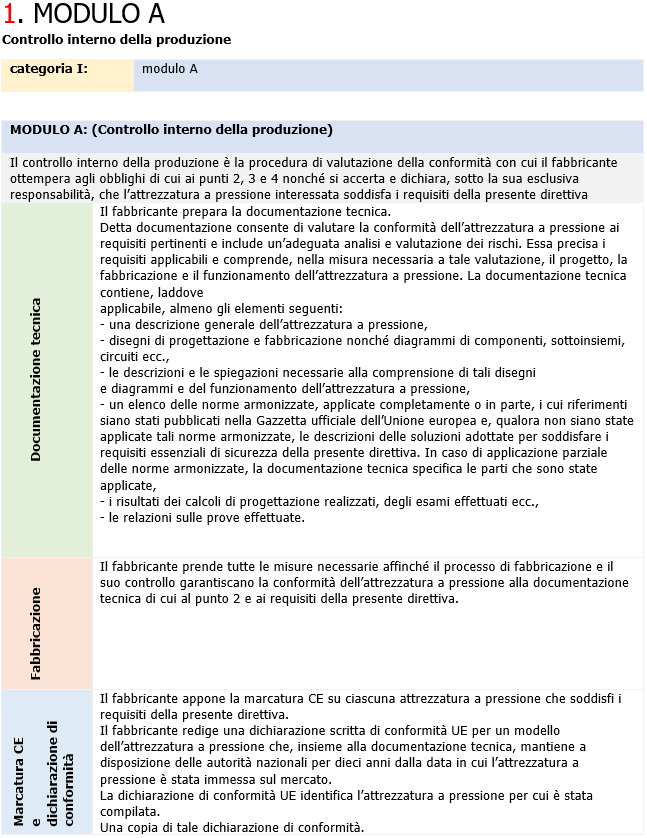

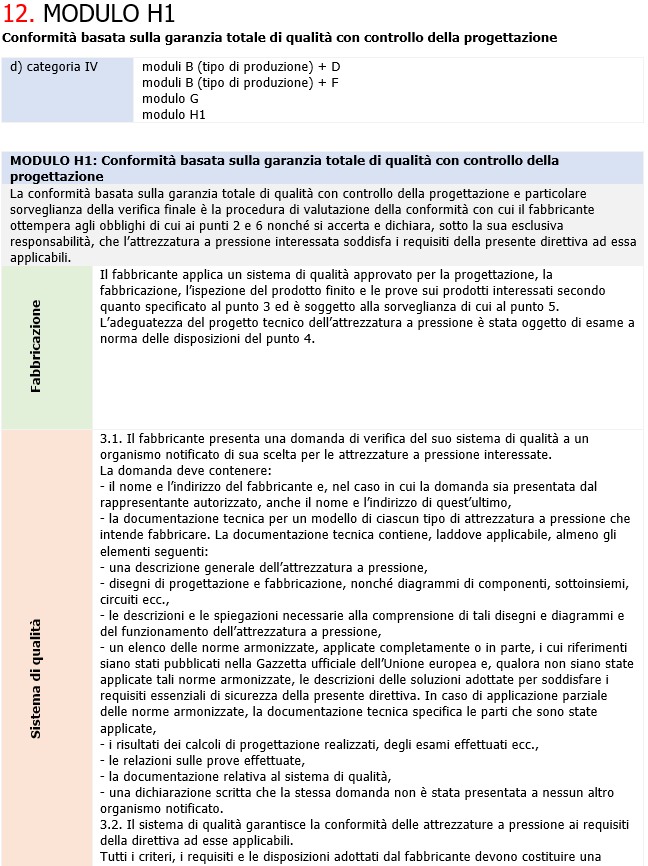

Procedure di valutazione della conformità - Allegato III

Gli obblighi derivanti dalle disposizioni di cui all’ allegato III per le attrezzature a pressione si applicano anche agli insiemi.

PED schematizzata 10
segue

PED schematizzata 11
segue

6. Modello DoC

Allegato IV
Dichiarazione di conformità UE (N. XXXX)(*)
...

Certifico Srl - IT | Rev. 00 2019
Pagine: 50

Grafici: rielaborati
©Copia autorizzata Abbonati

Fonti:
Direttiva 2014/68/UE
del Parlamento Europeo e del Consiglio del 15 maggio 2014 concernente l’armonizzazione delle legislazioni degli Stati membri relative alla messa a disposizione sul mercato di attrezzature a pressione.
(GU L 189 del 27.6.2014)

Decreto Legislativo 15 febbraio 2016, n. 26
Attuazione della direttiva 2014/68/UE del Parlamento europeo e del Consiglio, del 15 maggio 2014, concernente l’armonizzazione delle legislazioni degli Stati membri relativa alla messa a disposizione sul mercato di attrezzature a pressione.
(G.U n. 53 del 04.032016)

Regolamento (CE) n. 1272/2008
del Parlamento europeo e del Consiglio, del 16 dicembre 2008 , relativo alla classificazione, all'etichettatura e all'imballaggio delle sostanze e delle miscele che modifica e abroga le direttive 67/548/CEE e 1999/45/CE e che reca modifica al regolamento (CE) n. 1907/2006.
(GU L 353/1 31.12.2008)
