Stima del rischio ISO/TR 14121-2 p. 6.4 Punteggio numerico - Esempio e scheda

ID 13083 | 12.03.2021 / Documento di esempio e scheda applicazione in allegato

La norma ISO/TR 14121-2 (Rapporto Tecnico) Sicurezza del macchinario Valutazione del rischio Parte 2: Guida pratica ed esempi di metodi, fornisce una guida pratica per l'esecuzione della valutazione del rischio per il macchinario in conformità alla EN ISO 12100 e descrive diversi metodi e strumenti per ogni fase del processo. Fornisce esempi di differenti misure che possono essere utilizzate per ridurre il rischio ed è destinata ad essere utilizzata per la valutazione del rischio di una estesa varietà di macchinari in termini di complessità e di potenziale di danno.

I suoi utilizzatori previsti sono le persone coinvolte nella progettazione, installazione o modifica del macchinario.

Nel Documento è illustrato uno dei metodi riportati nella ISO/TR 14121-2, il “Punteggio Numerico” (p. 6.4), con esempio / scheda di valutazione del rischio e processo di riduzione del rischio per una Macchina formatrice a mandrino verticale, in cui l'identificazione dei pericoli è limitata, in questo esempio, alla fase di utilizzo e, in particolare, alla messa a punto e al funzionamento della macchina.

Nel rapporto tecnico ISO/TR 14121-2, nell’esempio relativo la macchina formatrice, viene usato il metodo grafico. In questo documento, allo stesso esempio viene applicato un metodo a punteggio numerico usando i parametri riportati al capitolo 2.

Metodi di Stima del Rischio ISO/TR 14121-2

Nella ISO/TR 14121-2 sono illustrati 4 metodi per la Stima del rischio:

1. Matrice del rischio (6.2)
2. Grafico del rischio / Metodo grafico (6.3)
3. Punteggio numerico (6.4)
4. Metodo ibrido (6.5)

Si ricorda che la EN ISO 12100 demanda all'uso dei metodi illustrati nella ISO/TR 14121-2 (anche se non armonizzata) per la valutazione dei rischi relativi alle macchine:

"EN ISO 12100
...
Scopo e campo di applicazione ...L’uso pratico di diversi metodi per ogni fase della valutazione del rischio è descritto nell’ISO/TR 14121-2".


Figura 0

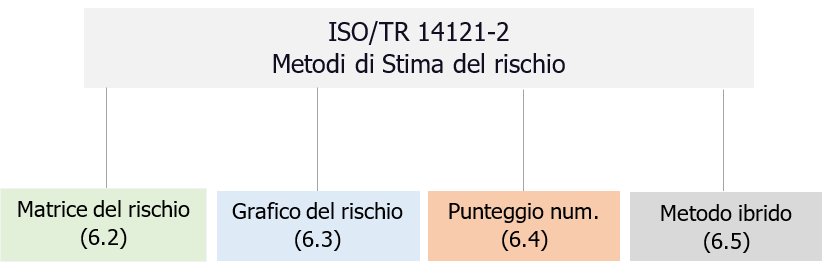

Figura 0 - ISO/TR 14121-2 Metodi di Stima del rischio

1. Punteggio numerico

Gli strumenti basati sul punteggio numerico considerano due o più parametri che sono suddivisi in un certo numero di classi come le matrici e i grafici del rischio. Tuttavia, alle classi sono associati diversi valori numerici invece di un termine qualitativo. Per ogni parametro è scelta una classe e i valori (o punteggi) associati sono combinati tra di loro (per esempio, attraverso addizione e/o moltiplicazione) per ottenere un punteggio numerico per il rischio stimato. In alcuni casi, questi valori assegnati sono rappresentati in prospetto(i) e, pertanto, il loro uso è molto simile a quello di una matrice.

I sistemi basati sul punteggio consentono una ponderazione semplice ed esplicita dei parametri. L'uso di numeri può trasmettere un'impressione di obiettività del livello di rischio anche se l'assegnazione dei punteggi per ogni elemento del rischio è altamente soggettiva. Comunque questo effetto può essere eliminato raggruppando i punteggi in classificazioni qualitative del rischio, come "alto", "medio" e "basso".

Esistono diversi strumenti a punteggio numerico utilizzati per la stima del rischio.

2. Esempio di uno strumento basato sul punteggio numerico del rischio o metodo

In questo esempio vi sono due parametri, (gravità e probabilità del verificarsi del danno) e ognuno di questi parametri è suddiviso nelle quattro classi indicate.

Al parametro della gravità sono attribuiti i seguenti punteggi (Severity Scores - SS):

- Catastrofica, SS=100;
- Grave, 99≥SS≥90;
- Moderata, 89≥SS≥30;
- Minore, 29≥SS≥0.

Il parametro della probabilità di verificarsi del danno ha i seguenti punteggi di probabilità (Probability Scores - PS):

- Molto probabile, PS=100, probabile o certo che accada;
- Probabile, 99≥PS≥70, può accadere (ma non è probabile);
- Improbabile, 69≥PS≥30, non probabile che accada;
- Remota, 29≥PS≥0, la probabilità che si verifichi è così remota da essere praticamente uguale a zero.

In questo esempio, la formula che combina la probabilità che si verifichi il danno e la gravità è data dall’equazione seguente:

Equazione

Dove RS è il punteggio del rischio (Risk Score).

Il punteggio del rischio può essere quindi interpretato secondo la tabella 1.

Tabella 1

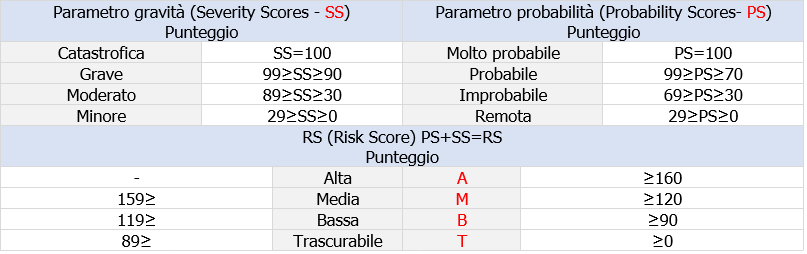

Tabella 1 - Categorie di punteggio del rischio utilizzate

[...]

9. Descrizione della concezione della macchina

Nota) Vedere figura 1.

Il processo di fresatura è eseguito da una fresa montata su un mandrino verticale. Il mandrino ruota in una sola direzione e può essere sollevato e abbassato mediante un volantino (unità mandrino). Il mandrino può ruotare a quattro diverse velocità (vedere di seguito velocità del mandrino), azionato da un motore elettrico e da una serie di pulegge (unita di azionamento).

L'unità del mandrino e l'unità di azionamento sono fissate a una tavola di ghisa che poggia su di un armadio di acciaio. La tavola e l'armadio forniscono un buon sostegno per il pezzo da lavorare e sono di altezza tale da garantire una postura eretta ergonomica.

La macchina è dotata di apposite guide per mantenere la corretta posizione del pezzo da lavorare durante la lavorazione.

La velocità del mandrino è selezionata manualmente spostando una cinghia di trasmissione da una puleggia a un'altra.

Figura 1

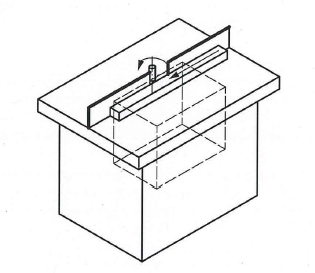

Figura 1 - Concezione della macchina

[...]

13. Determinazione dei limiti del macchinario

13.1. Descrizione delle diverse fasi dell'intero ciclo di vita del macchinario

Le fasi del ciclo di vita di questo macchinario considerate significative in questo esempio sono le seguenti:

Trasporto
Tutte le attività di trasporto che possono essere eseguite dall'utilizzatore della macchina, in questo caso trasporto interno, rimozione, ecc.

Montaggio, installazione e messa in funzione
Rimozioni di parti associate al trasporto (per esempio, coperture, bulloni di fissaggio) che fissano la macchina al pavimento, collegamento alla fonte di energia, verifica della corretta installazione (corretta direzione di rotazione dell'utensile), verifica del funzionamento di tutti i comandi e della capacità della macchina di svolgere le operazioni richieste.

Messa a punto
Sostituzione di un utensile sul mandrino, montaggio e regolazione delle guide, modifica della velocità del mandrino e prove.

Utilizzo
Fresatura alimentata a mano.

Pulizia, manutenzione
lngrassaggio degli elementi rotanti e di trasmissione, sostituzione delle cinghie, pulizia delle parti interne della macchina.

Ricerca e riparazione delle avarie
Operazioni in caso di malfunzionamento della macchina e dopo l'attuazione dei dispositivi di protezione.

Messa fuori servizio, smantellamento
Smaltimento di tutte le parti della macchina da parte dell'utilizzatore.

[...]

16. Stima, valutazione e riduzione del rischio

Le abbreviazioni utilizzate nel prospetto 2 hanno i seguenti significati.

Tabella 2

Tabella 2 - Abbreviazioni

[...]

B. Valutazione del rischio (stima del rischio e ponderazione del rischio) e riduzione del rischio

Prospetto 2

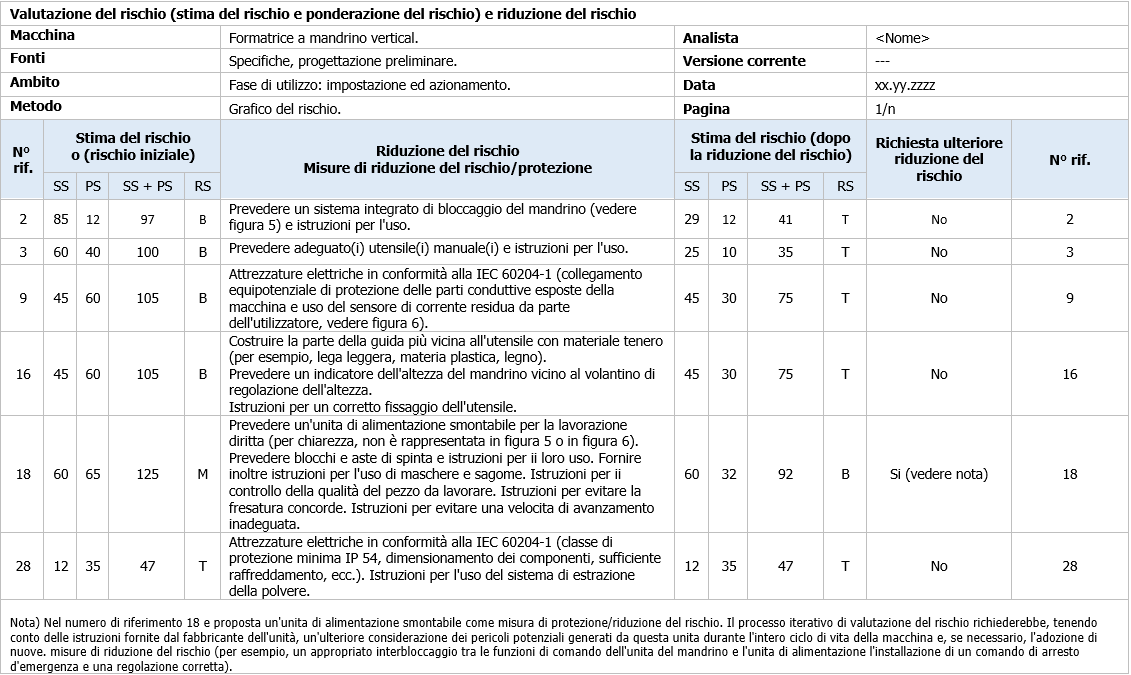

Prospetto 2

...

Segue in allegato (Documento di esempio e scheda applicazione in allegato)

Fonti
ISO/TR 14121-2:2012
EN ISO 12100:2010

Certifico Srl - IT | Rev. 0.0 2021
©Copia autorizzata Abbonati
