CEI EN 60445 Tabella A.1 Colori conduttori

ID 834 | | Visite: 20917 | Documenti Riservati NormazionePermalink: https://www.certifico.com/id/834

EN 60445 2018 Identificazione conduttori

CEI EN 60445 Tabella A.1 Colori conduttori

Aggiornamento alla CEI EN 60445 Edizione 2018

Allegato A

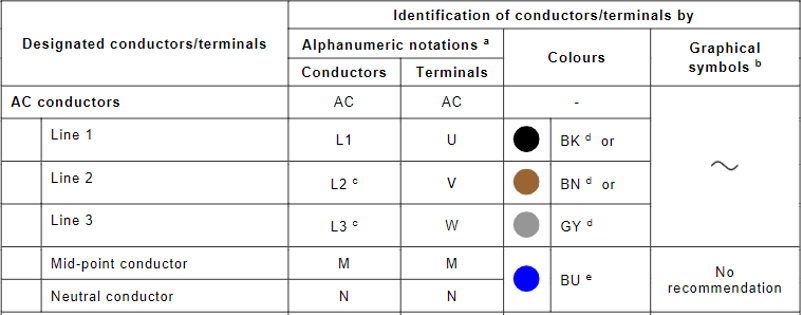

Tabella A.1
Colori, notazioni alfanumeriche e segni grafici utilizzati per l’identificazione di conduttori/morsetti

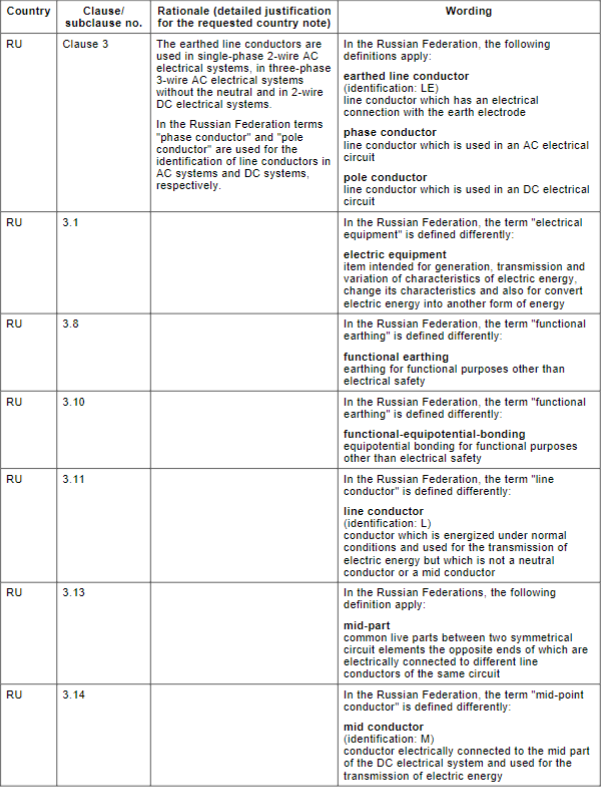

Allegato B
Lista note riguardanti talune nazioni
Con le note dell’Allegato B (Informativo) relativo alle deviazioni della stessa dei paesi:

- Federazione Russa
- Stati Uniti
- Canada
- Giappone
- Australia

CEI EN 60445:2018 (CEI 16-2)
Principi base e di sicurezza per l'interfaccia uomo-macchina, marcatura e identificazione - Identificazione dei morsetti degli apparecchi, delle estremità dei conduttori e dei conduttori

La presente Norma si applica alla identificazione e marcatura dei morsetti di apparecchi elettrici, come ad esempio resistori, fusibili, relè, contattori, trasformatori, macchine elettriche rotanti e, ove applicabile, a combinazioni di tali apparecchi oltreché alla identificazione delle estremità di alcuni conduttori designati. La Norma fornisce inoltre regole generali per l’utilizzo di determinati colori o notazioni alfanumeriche al fine di identificare i conduttori in modo inequivocabile, per garantire la sicurezza delle operazioni.

I colori o le notazioni alfanumeriche dei conduttori sono applicabili a cavi, conduttori, sbarre, apparecchi ed impianti elettrici. La Norma possiede lo stato di pubblicazione fondamentale di sicurezza secondo la Guida IEC 104.

Rispetto alle precedenti edizioni, sono state introdotte, tra le altre, le seguenti modifiche principali:

- testo dell’introduzione spostato nel campo di applicazione in accordo alla Guida IEC 104;
- definiti i codici dei colori per l’identificazione dei conduttori dei sistemi in c.c.;
- definito il codice del colore per l’identificazione del conduttore di terra funzionale;
- aggiornata la Tabella A.1 con i codici dei colori per i conduttori dei sistemi in c.c.;
- spostate al testo normativo le note contenenti requisiti non obbligatori;
- allineata la terminologia alla IEC 60050-195.

La Norma in oggetto sostituisce completamente la Norma CEI EN 60445:2011-07, che rimane applicabile fino al 08-09-2020.

_______

È stata pubblicata nel mese di ottobre 2018 la nuova CEI EN 60445 (CEI 16-2) “Principi base e di sicurezza per l’interfaccia uomo-macchina, marcatura e identificazione – Identificazione dei morsetti degli apparecchi, delle estremità dei conduttori e dei conduttori”.

Questa Norma si applica all’identificazione e marcatura dei morsetti di apparecchi elettrici, come ad esempio resistori, fusibili, relè, contattori, trasformatori, macchine elettriche rotanti e, ove applicabile, a combinazioni di tali apparecchi e all’identificazione delle estremità di alcuni conduttori designati.

La Norma fornisce, inoltre, le regole generali per l’utilizzo di determinati colori o notazioni alfanumeriche al fine di identificare i conduttori in modo inequivocabile, per garantire la sicurezza delle operazioni.  I colori o le notazioni alfanumeriche dei conduttori sono applicabili a cavi, conduttori, sbarre, apparecchi ed impianti elettrici.

Matrice Revisioni:

Rev. Data Oggetto Autore
1.0 Gennaio 2019 EN 60445:2018 Certifico Srl
0.0 Settembre 2015 EN 60445:2011 Certifico Srl
