CEI 20-27 (2023) / CEI HD 361-S4:2023 Designazione cavi armonizzati Rev. 1.0 2024
ID 15972 | Rev. 1.0 del 27.04.2024 / Documento di approfondimento allegato
Il Documento riporta le regole per l’identificazione di un cavo energia armonizzato in accordo la CEI 20-27 (2023) / CEI HD 361-S4.
La CEI HD 361-S4 stabilisce le regole per identificare un cavo energia armonizzato secondo le EN 50525 (serie), EN 50214, EN 50618 e EN 50620 mediante una descrizione abbreviata della configurazione del cavo.
L’edizione 2023 della CEI 20-27 è la traduzione in italiano dell’edizione 2021. Le due norme sono uguali.
La Norma in oggetto sostituisce completamente la Norma CEI 20-27:2000-05 che rimane applicabile fino al 31.08.2023.
[...]
4 Elementi fondamentali della designazione
La designazione di un cavo deve essere composta da tre parti indicanti le caratteristiche essenziali del cavo stesso (Tabella 1).

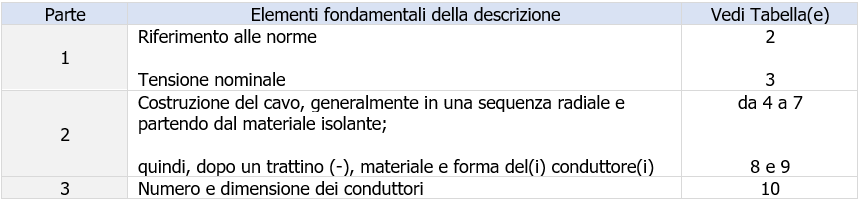

Tabella 1 - Elementi fondamentali della descrizione del cavo
[...]
6 Parte 2 della designazione
La Parte 2 della designazione riguarda i materiali per gli isolanti e le guaine non metalliche (Tabella 4), i rivestimenti metallici (Tabella 5), i componenti c ostruttivi speciali (Tabella 6), la costruzione speciale dei cavi (Tabella 7), il materiale del conduttore (Tabella 8) e la forma del conduttore (Tabella 9).
Le descrizioni fornite per i simboli sono usate in alcuni casi per coprire un gruppo di materiali aventi requisiti di prestazione simili a quelli del materiale di riferimento. Dettagli completi circa i requisiti del materiale specificato per un dato cavo si trovano nella norma appropriata del cavo stesso.

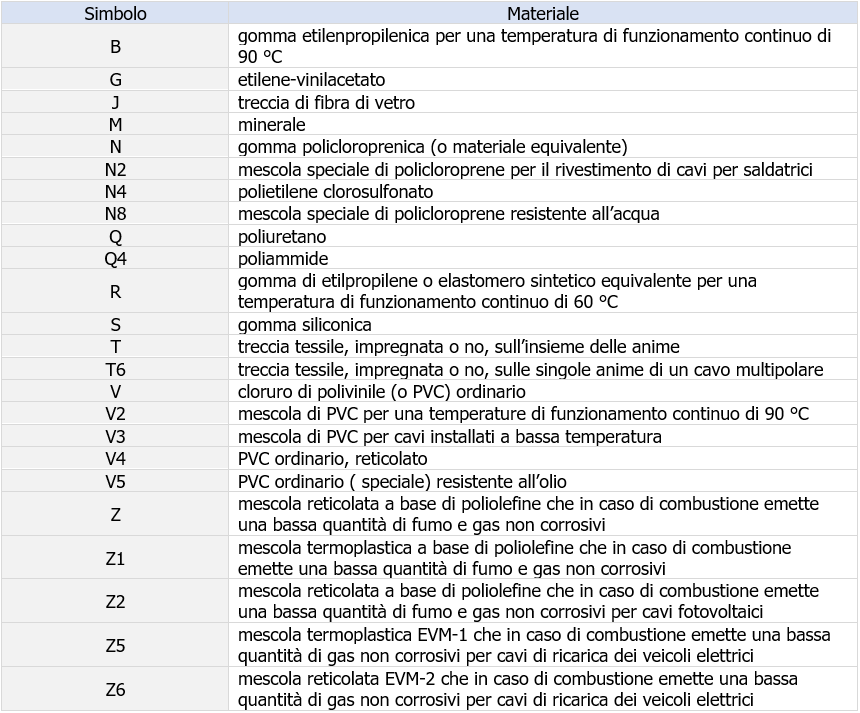

Tabella 4 - Materiali per isolanti e per guaine non metalliche
[...]
Esempi generali:
n Xs o n Gs n anime aventi conduttori di sezione s mm2
n1 Xs1 + n2 Xs2 n1 anime aventi conduttori di sezione s mm2 + n2 anime aventi conduttori di sezione s mm2
n Xs1/s2 n anime aventi conduttori di sezione s1 mm2 e un conduttore concentrico avente sezione s2 mm2
n1 Xs1 + n2 Xs2/s3 n1 anime aventi conduttori di sezione s1 mm2 + n2 anime aventi conduttori di sezione s2 mm2 e un conduttore concentrico avente sezione s3 mm2
[...]

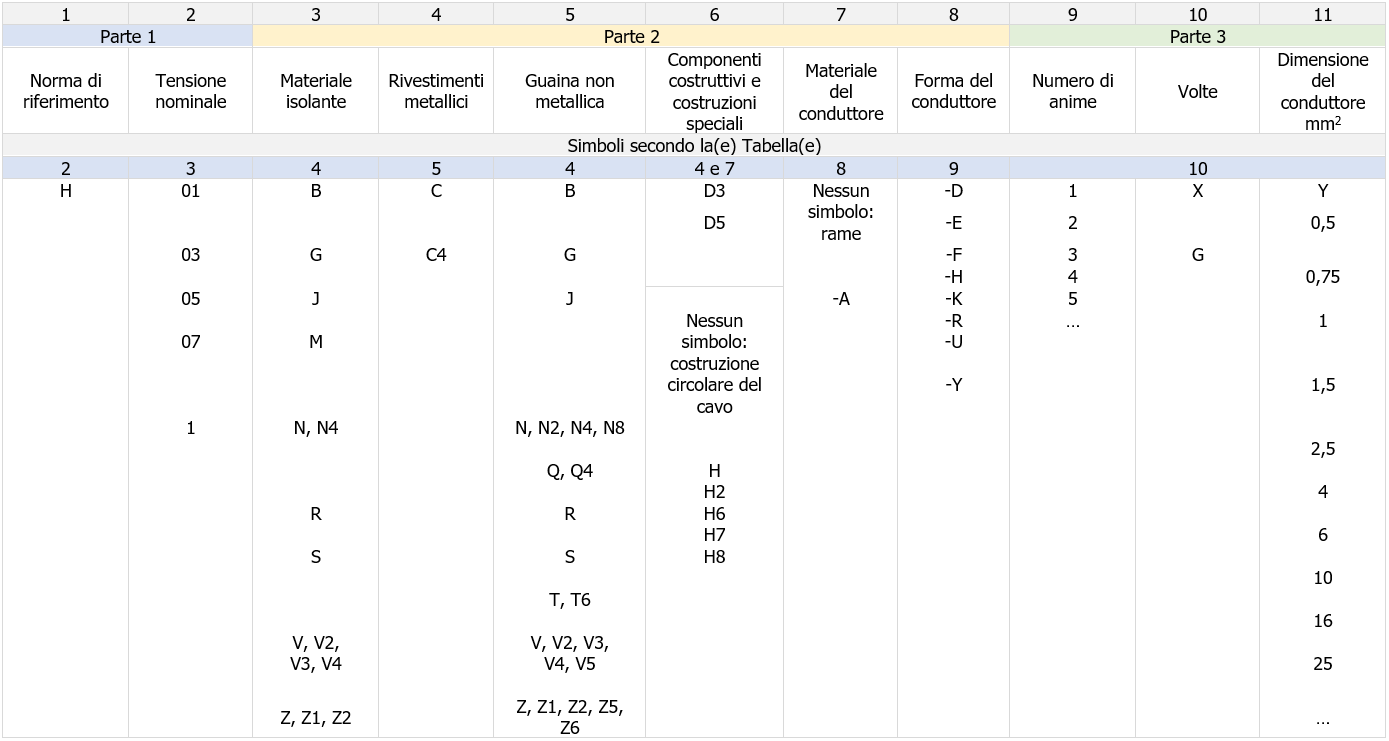

Tabella 11 - Riepilogo dei simboli e loro sequenza nella designazione del cavo
[...] segue in allegato
