Illuminazione dei posti di lavoro in interni
L’illuminazione dei posti di lavoro è importante per garantire la sicurezza e il benessere dei lavoratori. Le norme che trattano tale argomento riguardano l’illuminazione dei posti di lavoro in ambienti interni e ambienti esterni. Nel documento sono considerati i soli posti di lavoro interni, di cui le norme:
- UNI EN 1837:2009 “Sicurezza del macchinario - Illuminazione integrata alle macchine”,
- UNI EN 12464-1:2011 “Luce e illuminazione - Illuminazione dei posti di lavoro - Parte 1: Posti di lavoro in interni”,
- UNI 11665:2005 “Valutazione dell’abbagliamento molesto con il metodo UGR”.
La UNI EN 1837 illustra, attraverso disegni esplicativi, come disporre le sorgenti luminose così da garantire una buona illuminazione delle aree di lavoro in macchine operatrici.
La norma UNI EN 12464-1, specifica i requisiti illuminotecnici per i posti di lavoro interni con lo scopo di garantire il confort e la prestazione visiva delle persone con normali capacità visuali. Non specifica i requisiti illuminotecnici riguardanti la sicurezza e la salute dei lavoratori.
Sebbene il rispetto dei requisiti illuminotecnici della presente norma, soddisfi generalmente i requisiti di sicurezza, è necessario fare riferimento anche a quanto riportato nei regolamenti europei o nazionali e leggi specifiche dei singoli paesi.
All’interno di un locale possono essere presenti compiti visivi(1) diversi che richiedono, ovviamente, diversi livelli d’illuminamento nella specifica area dove essi vengono svolti. Il valore dell’illuminamento prescritto è riportato in apposite tabelle nel punto 5 della norma.
Oltre all’illuminamento dell’area del compito visivo, la norma dà prescrizioni per altre due aree: l’area immediatamente circostante e l’area di sfondo
Figura 1 - Area del compito visivo, area immediatamente circostante, area di sfondo.

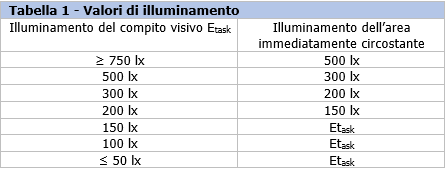

Gli illuminamenti di queste due aree sono legate al valore prescritto per l’area del compito visivo. I valori di illuminamento dell’area immediatamente circostante sono quelli della tabella 1 qui sotto riportata, mentre l’illuminamento medio dell’area di sfondo deve essere ≥1/3 di quello dell’area immediatamente circostante:
Le uniformità di illuminamento U0(2) sono definite nelle tabelle al punto 5, per le aree dei compiti visivi, è ≥0,4 per le aree immediatamente circostanti e ≥0,1 per le aree di sfondo. Le interdistanze tra i punti all’interno delle griglie di calcolo sono esattamente definiti usando la procedura descritta nella norma. Per avere un ambiente luminoso equilibrato, è necessaria una corretta illuminazione delle pareti e del soffitto, la norma da prescrizioni per il livello minimo dell’illuminamento medio del soffitto e pareti e le loro relative uniformità U0.
Altri due parametri vanno considerati per l’illuminazione dei posti di lavoro in interni: l’illuminamento cilindrico(3) e il modellato(4). L’illuminamento cilindrico (figura 2) garantisce il riconoscimento visuale, la norma prevede un valore di almeno 150 lx cilindrici medi per ambienti che richiedono un buon riconoscimento visuale come scuole, uffici, sale riunioni ecc. e 50 lx cilindrici medi per gli altri ambienti. Esso è calcolato per tutta l’area del locale in piani ad altezze dal pavimento di 1,2 m per persone sedute, e 1,6 m per persone in piedi. L’uniformità dell’illuminamento cilindrico deve essere ≥0,1.
Figura 2 - Illuminamento cilindrico.
Il modellato invece è un equilibrato rapporto tra la luce direzionale e diffusa. Un valore equilibrato di modellato esalta le caratteristiche strutturali di persone e oggetti presenti nel locale. I valori da 0,2 a 0,6 sono buoni indicatori di modellato.
L’abbagliamento è un parametro molto importante per garantire un buon ambiente luminoso. L’indice unificato di abbagliamento (UGR) è un numero variabile da 0 a 30 che definisce la sensazione di fastidio prodotto dall’abbagliamento. I valori limite dell’abbagliamento sono inseriti nelle tabelle al punto 5 della norma per ogni singolo compito visivo.
La norma UNI 11665 derivata dalla pubblicazione CIE 117 [1] illustra i criteri per la valutazione dell’abbagliamento molesto UGR. I valori di illuminamento prescritti per i vari compiti visivi sono "illuminamenti medi mantenuti", cioè valori degli illuminamenti medi di sotto ai quali non si deve mai scendere.
Il fattore di manutenzione MF considera i parametri che riducono l’illuminamento medio a impianto nuovo ed è calcolato come descritto dalla UNI EN 12464-1 e pubblicazione CIE 97 [2].
Quando nel locale illuminato sono presenti attrezzature munite di videoterminali, la norma prescrive i limiti della luminanza(5) degli apparecchi di illuminazione, quando posizionati alle spalle dell’osservatore, con angoli di elevazione, tra l’asse verticale e la linea che congiunge l’occhio dell’osservatore con il centro del videoterminale che variano da 65° a 85°.
Per mancanza di spazio, i seguenti punti della norma: requisiti dell’efficienza energetica, integrazione tra luce naturale e luce artificiale, variabilità della luce e per finire le procedure di verifica dell’impianto di illuminazione, non vengono illustrati.
(1) Il compito visivo è l’insieme degli elementi dell’attività svolta
(2) L’uniformità di illuminamento U0 è il rapporto tra l’illuminamento minimo e l’illuminamento medio di tutti i punti della griglia di calcolo.
(3) L’illuminamento cilindrico è la media degli illuminamenti nei piani verticali che ruotano attorno al punto considerato.
(4) Il modellato è il rapporto tra l’illuminamento cilindrico e l’illuminamento orizzontale nello stesso punto di calcolo.
(5) La luminanza è il rapporto tra l’intensità luminosa nella direzione dell’osservatore e la proiezione dell’area luminosa dell’apparecchio sempre nella direzione di osservazione.
Valori di illuminamento

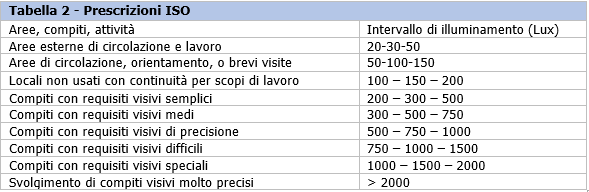

La tabella che segue (ISO), elaborata sui risultati indicati dalla più recente letteratura in materia, riporta i parametri di illuminamento “richiesti” riferiti a diverse tipologie di lavoro:

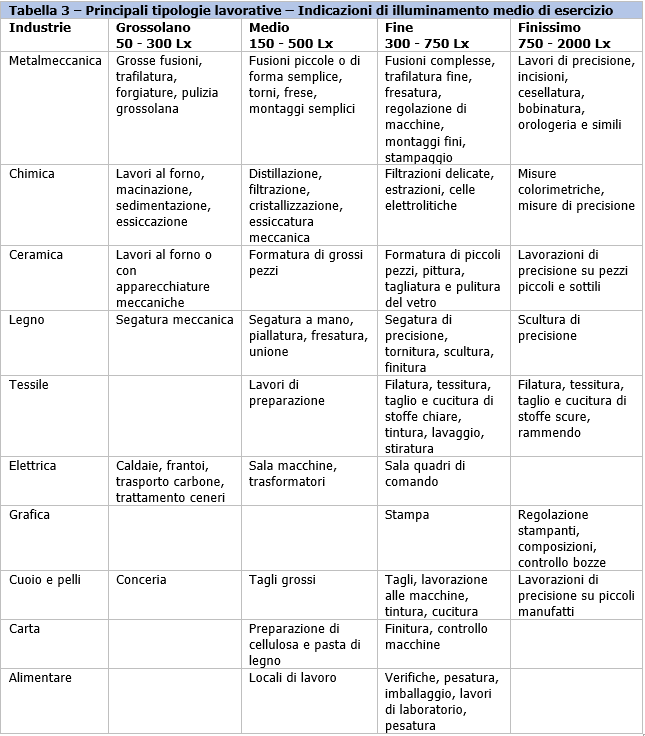

La EN 12464-1:2011 “Luce e Illuminazione - Illuminazione dei luoghi di lavoro - Parte 1: Luoghi di lavoro interni”, riporta i seguenti livelli riferimento per le principali tipologie lavorative:
...
segue in allegato
Luigi Schiavon
Coordinatore UNI/CT 023/GL 02
Illuminazione degli ambienti di lavoro e dei locali scolastici ASSIL
[1]CIE 117:1995 Discomfort Glare in Interior Lighting
[2]CIE 97:2005 Maintenance of Indoor Electric Lighting Systems
UNI EN 12464-1:2011
Luce e illuminazione - Illuminazione dei posti di lavoro - Parte 1: Posti di lavoro in interni
La presente norma e' la versione ufficiale della norma europea EN 12464-1 (edizione giugno 2011). La norma specifica i requisiti di illuminazione per persone, in posti di lavoro in interni, che corrispondono alle esigenze di comfort visivo e di prestazione visiva di persone aventi normale capacita' oftalmica (visiva). Sono considerati tutti i compiti visivi abituali, inclusi quelli che comportano l'utilizzo di attrezzature munite di videoterminali.
