Quadri elettrici: il 1° novembre è stata abrogata la EN 60439-1 e sostituita da EN 61439-1 e 61439-2

Quadri elettrici: il 1° novembre è stata abrogata la EN 60439-1 e sostituita da EN 61439-1 e 61439-2.

Un estratto degli allegati informativi C e D della nuova norma (doc)

Allegato C:
- Argomenti soggetti ad accordo tra il costruttore del QUADRO e l’utilizzatore
- Questo Allegato facilita la consultazione della presente Norma ed è previsto come modello per l’applicazione delle specifiche Norme dei quadri.
- In alcuni casi l’informazione fornita dal costruttore del QUADRO può sostituire l’accordo tra le parti.

Allegato D:
- Verifiche di progetto

Il primo novembre 2014 la norma relativa ai quadri elettrici di bassa tensione la norma EN 60439-1 è stata definitivamente abrogata, e sostituita dalla nuova EN 61439-1.

Con queste nuove norme è completamente cambiata la struttura della "normativa quadri", infatti con la vecchia struttura della 60439 ogni sottonorma era totalmente autonoma, ad esempio per realizzare un quadro di cantiere era sufficiente rispettare la 60439-4 che comprende anche le specifiche generali.

Con la nuova struttura la EN 61439-1 viene ad assumere una posizione “madre” che detta esclusivamente le regole generali da considerarsi come norme di riferimento per tutte quelle successive “sottorme” 2-3-4-5-6 relative ad una particolare tipologia di quadro.

Questo significa che per la rispondenza alle norme di un quadro elettrico occorreranno almeno due norme: la CEI EN 61439-1 più quella specifica alla tipologia del quadro elettrico da realizzare, ad esempio CEI EN 61439-2 per i quadri di potenza.

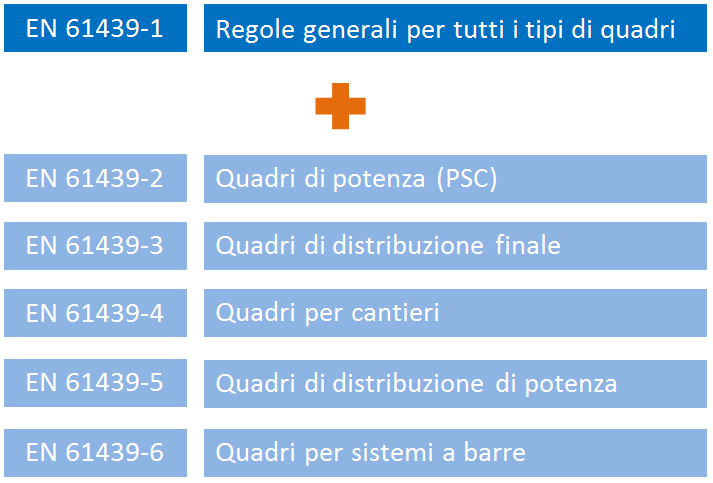

La serie della EN 61439 è strutturata come segue:

EN 61439-1 Regole generali valide per tutti i tipi di quadro elettrico per bassa tensione (in vigore 01.11.2014)
EN 61439-2 Quadri di potenza (in vigore 01.11.2014)
EN 61439-3 Quadri di distribuzione finale (in vigore 22.03.2015)
EN 61439-4 Quadri per cantieri (in vigore 20.12.2014)
EN 61439-5 Quadri di distribuzione di potenza (in vigore 03.01.2016)
EN 61439-6 Quadri per sistemi di sbarre (in vigore 27.06.2015)

Fonti CEI

Norma It. CEI EN 61439-1 - Class. CEI 17-113 - CT 121 - Fascicolo 11782 - Anno 2012
Inglese - Italiano Apparecchiature assiemate di protezione e di manovra per bassa tensione (quadri BT)
Parte 1: Regole generali

Norma It. CEI EN 61439-2 - Class. CEI 17-114 - CT 121 - Fascicolo 11783 - Anno 2012
Inglese - Italiano Apparecchiature assiemate di protezione e di manovra per bassa tensione (quadri BT)
Parte 2: Quadri di potenza

Norma It. CEI EN 61439-3 - Class. CEI 17-116 - CT 121 - Fascicolo 12607 - Anno 2012
Inglese - Italiano Apparecchiature assiemate di protezione e di manovra per bassa tensione (quadri BT)
Parte 3: Quadri di distribuzione destinati ad essere utilizzati da persone comuni (DBO)

Norma It. CEI EN 61439-3/EC - Class. CEI 17-116;EC1 - CT 121 - Fascicolo 13618 - Anno 2014
Inglese - Italiano Apparecchiature assiemate di protezione e di manovra per bassa tensione (quadri BT)
Parte 3: Quadri di distribuzione destinati ad essere utilizzati da persone comuni (DBO)

Norma It. CEI EN 61439-4 - Class. CEI 17-117 - CT 121 - Fascicolo 13092 - Anno 2013
Inglese - Italiano Apparecchiature assiemate di protezione e di manovra per bassa tensione (quadri BT)
Parte 4: Prescrizioni particolari per quadri per cantiere (ASC)

Norma It. CEI EN 61439-5 - Class. CEI 17-115 - CT 121 - Fascicolo 11663 - Anno 2011
Inglese - Italiano Apparecchiature assiemate di protezione e di manovra per bassa tensione (quadri BT)
Parte 5: Quadri di distribuzione in reti pubbliche

Norma It. CEI EN 61439-6 - Class. CEI 17-118 - CT 121 - Fascicolo 13025 - Anno 2013
Inglese - Italiano Apparecchiature assiemate di protezione e di manovra per bassa tensione (quadri BT)
Part 6: Busbar trunking systems (busways)

Allegati (Riservati) Abbonati Marcatura CE

Allegati

	Descrizione	Lingua	Dimensioni	Downloads
	Estratto CEI EN 61439-1:2010 Accordo Costruttore Utilizzatore e Lista Verifiche Abbonati Marcatura CE	IT	270 kB	81
