Riqualificazione serbatoi GPL metodo EA

Riqualificazione serbatoi GPL con metodo EA

ID 13112 | 15.03.2021

INAIL, Marzo 2021

Documento riepilogativo dell'applicazione della metodologia dell’emissione acustica anche alle verifiche di integrità dei serbatoi per GPL interrati, ricoperti (o tumulati) e fuori terra con capacità:
- non superiore a 13 m3 (decreto interdirettoriale del 17 gennaio 2005) (eX ISPESL)
- superiore a 13 m3 (Determina DG n. 58 del 18 dicembre 2020 (INAIL)
_______

Riqualificazione serbatoi GPL con metodo EA

Destinatari

Proprietari e/o gestori dei serbatoi per GPL, Soggetti Abilitati (Organismi Competenti Abilitati)

Descrizione dell’attività

Con il decreto interdirettoriale del 17 gennaio 2005 è stata adottata la procedura operativa elaborata dall’ex Ispesl per l’effettuazione delle verifiche di integrità dei serbatoi interrati per GPL con capacità non superiore a 13 m3 attraverso il metodo delle emissioni acustiche. La procedura operativa costituisce l’allegato I al sopra richiamato decreto.

Analogamente, l’art. 64-bis comma 3, del decreto-legge 16 luglio 2020, n. 76 convertito, con modificazioni, dalla legge 11 settembre 2020, n. 120, estende l’applicazione della metodologia dell’emissione acustica anche alle verifiche di integrità dei serbatoi per GPL interrati, ricoperti (o tumulati) e fuori terra con capacità superiore a 13 m3. Sulla base di tale disposizione di legge l’Inail ha elaborato una specifica procedura operativa, il documento è stato pubblicato con Determina del Direttore Generale dell’Istituto n. 58 del 18 dicembre 2020.

La tecnica utilizzata in entrambe le procedure si basa sul metodo di emissione acustica.

Tuttavia gli approcci sono sostanzialmente diversi, in particolare:

- la procedura operativa per l’effettuazione delle verifiche di integrità dei serbatoi interrati con capacità non superiore a 13 m3 è conforme allo standard UNI EN 12817 (già UNI EN 12818) e prevede criteri di tipo statistico di aggregazione dei serbatoi in lotti omogenei per fabbricazione, capacità, orientamento e tipologia di rivestimento,

- la procedura operativa per l’effettuazione delle verifiche di integrità dei serbatoi interrati, ricoperti e fuori terra con capacità superiore a 13 m3 è conforme allo standard UNI EN 12819 e prescinde da qualsiasi approccio di tipo statistico.

Procedura EA per serbatoi GPL fino a 13 m3

Procedura per il controllo di serbatoi interrati per GPL di capacità non superiore a 13 m3 con tecnica basata sul metodo di Emissione Acustica ai fini della verifica di integrità.

Premessa

La procedura costituisce l’Allegato I al decreto interdirettoriale del 17 gennaio 2005 emanato a seguito della pubblicazione del decreto del Ministero delle attività produttive del 23 settembre 2004 (Modifica del D.M. 29 febbraio 1988, recante norme di sicurezza per la progettazione, l'installazione e l'esercizio dei depositi di gas, di petrolio liquefatto con capacità complessiva non superiore a 5 m3 e adozione dello standard europeo EN 12818 per i serbatoi di gas di petrolio liquefatto di capacità inferiore a 13 m3).

La procedura definisce le modalità tecnico-operative per l’effettuazione delle verifiche di integrità di serbatoi per GPL interrati, di capacità non superiore a 13 m3 con tecnica basata sul metodo di Emissione Acustica (EA) e relativi requisiti tecnici dei soggetti abilitati (gli Organismi Competenti Abilitati, OCA) ad effettuare le verifiche. La procedura prevede un approccio di tipo statistico mediante l’effettuazione delle prove EA su serbatoi campioni rappresentativi di lotti omogenei per caratteristiche di fabbricazione, capacità, orientamento e tipologia di rivestimento (resina epossidica, guscio in polietilene, cassa di contenimento in conglomerato cementizio).

Campo di applicazione

La procedura EA è applicabile a serbatoi interrati con configurazione verticale o orizzontale che abbiano i seguenti requisiti essenziali:

- capacità non superiore a 13 m3;
- membrature metalliche protette da un idoneo sistema (rivestimento con resine epossidiche e anodi sacrificali, guscio in polietilene, cassa di contenimento in conglomerato cementizio);
- pressione massima ammissibile non superiore a 17,65 bar;
- accessibilità, sia pur limitata, al serbatoio in pressione.


La procedura EA deve essere applicata esclusivamente da Organismi Competenti Abilitati con decreto dell’Autorità competente ai sensi del decreto interdirettoriale del 17 gennaio 2005.

Caratteristiche della procedura EA

La procedura definisce:

- le modalità di esecuzione delle prove integrative preliminari alla prova EA;
- le modalità organizzative necessarie alla conduzione della prova EA;
- le caratteristiche tecniche della strumentazione necessaria allo svolgimento della prova EA;
- il protocollo di prova con tecnica basata sul metodo EA;
- il procedimento interpretativo dei dati di prova in accordo al modello analitico messo a punto da Inail;
- i criteri di classificazione della prova EA;
- le modalità di redazione del rapporto di prova e della sua trasmissione al Centro Banca Dati EA dell’Inail;
- le modalità di certificazione del lotto omogeneo a cui afferiscono i serbatoi campioni sottoposti a prova EA.

Schema descrittivo della metodica

La pressurizzazione del serbatoio deve essere ottenuta utilizzando uno specifico impianto che adotti una delle due possibili metodiche:

- ciclo aperto, immissione di GPL in fase vapore da una sorgente esterna;
- ciclo chiuso, prelievo del GPL in fase liquida e re-immissione dello stesso in fase vapore.

La pressione deve essere costantemente rilevata mediante un idoneo sensore installato sul serbatoio o sulla linea dell'impianto di pressurizzazione ad esso direttamente connessa.

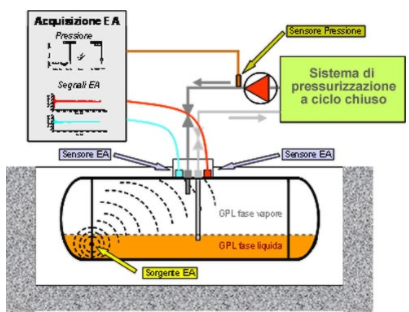

La tecnica prevede l'installazione di due sensori EA. I segnali EA acquisiti devono essere caratterizzati da alcuni parametri descrittori più significativi, in conformità alla norma UNI EN 13554. Tali segnali, opportunamente elaborati ed interpretati, vengono impiegati per il calcolo di due indici di valutazione ICSE ed ISRE e quindi per la determinazione di un indicatore sintetico. Il valore massimo dell'indicatore sintetico registrato nel corso della prova EA viene, infine, utilizzato per la definitiva classificazione del serbatoio.

Figura 1

Architettura del sistema

Il sistema prevede l’interazione dei quattro soggetti di seguito sinteticamente definiti:

il Proprietario, il soggetto che possiede il serbatoio e ne dispone l’installazione e ne cura l’esercizio in conformità alle prescrizioni e alle raccomandazioni fornite dal Fabbricante;
l’Inail (già Istituto Superiore per la Prevenzione e la Sicurezza del Lavoro), designato dal Ministero dello Sviluppo Economico quale Organismo Nazionale Competente ai fini della definizione, aggiornamento e corretta applicazione della “Procedura per la verifica decennale di serbatoi interrati per GPL mediante tecnica di controllo basata sul metodo di Emissioni Acustiche”;
l’Organismo Competente Abilitato, il soggetto abilitato dal Ministero dello Sviluppo Economico, mediante apposito decreto, ad espletare le attività connesse all’applicazione della procedura EA;
il Ministero dello Sviluppo Economico, che sovraintende le attività.

Le attività ed i flussi informativi tra i vari soggetti sono articolati secondo lo schema di seguito illustrato

Figura 2

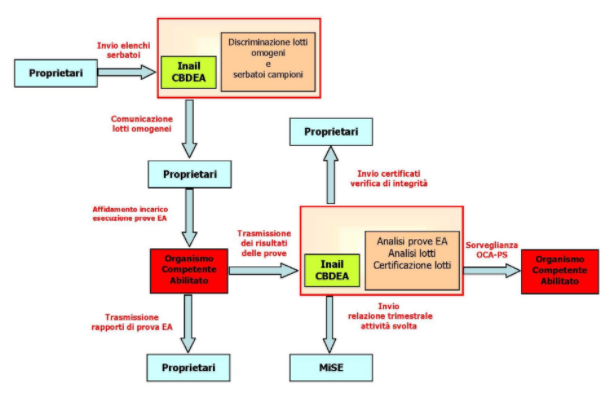

Trasmissione domande di riqualificazione decennale dei piccoli serbatoi interrati per GPL

Le domande di riqualificazione e i relativi elenchi dei serbatoi contenenti i dati necessari per l’individuazione dei lotti omogenei devono essere trasmessi dai soggetti interessati, con dovuto anticipo rispetto ai termini di scadenza, tramite l’accesso al portale istituzionale dell’Inail immettendo le credenziali dispositive nella sezione “accedi ai servizi online” -> “My Home” -> “Certificazione e verifica” -> Emissioni Acustiche.

Attività

Il Centro Banca Dati EA (CBDEA) di Inail svolge correntemente alcune attività connesse all'applicazione della procedura EA che possono sinteticamente essere così descritte:
discriminazione dei lotti omogenei;
analisi delle prove EA;
analisi dei lotti;
certificazione dei lotti.

In allegato:
Sintesi attività EA aggiornamento: 31 dicembre 2020
Procedura EA
Chiarimenti applicativi

Procedura EA per serbatoi GPL oltre 13 m3

Procedura per l’accertamento dell’integrità strutturale dei grandi serbatoi (GS) per GPL con il metodo di Emissione Acustica (EA).

In attuazione dell’art. 64-bis comma 3, del decreto-legge 16 luglio 2020, n. 76 convertito, con modificazioni, dalla legge 11 settembre 2020, n. 120, l’Inail ha approvato, con Determina del Direttore Generale dell’Istituto n. 58 del 18 dicembre 2020 la “Procedura per il controllo di serbatoi per GPL interrati, tumulati (o ricoperti) e fuori terra di capacità maggiore di 13 m3 con tecnica basata sul metodo di Emissione Acustica ai fini della verifica d’integrità”. Il documento rappresenta la sintesi dell’attività di studio, ricerca e sperimentazione pluriennale condotta da Inail, e in precedenza dall’Ispesl, in materia di messa a punto di tecniche diagnostiche sui metodi di controllo non distruttivo e in particolare di emissione acustica.

La procedura è conforme allo standard UNI EN 12819 e definisce le modalità tecnico-operative per l’effettuazione delle verifiche di integrità di serbatoi per GPL interrati, ricoperti e fuori terra di capacità maggiore di 13 m3 (Grandi Serbatoi, GS) con tecnica basata sul metodo di Emissione Acustica (EA) e relativi requisiti tecnici dei soggetti abilitati (gli Organismi Competenti Abilitati, OCA) ad effettuare le verifiche.

La verifica di integrità effettuata in accordo alla procedura operativa EA – GS è riferita al singolo serbatoio e prescinde da qualsiasi approccio di valutazione statistica basata su aggregazione in lotti omogenei di costruzione.

Campo di applicazione

La procedura EA-GS è applicabile unicamente a serbatoi installati in Italia interrati, ricoperti o fuori terra che abbiano:

- capacità maggiore di 13 m3;
- membrature metalliche protette da un idoneo sistema (es: protezione catodica, coibentazione, cassa di contenimento).

La procedura EA-GS deve essere applicata esclusivamente da Organismi Competenti Abilitati con decreto dell’Autorità competente ai sensi del decreto interdirettoriale 17 gennaio 2005 e che soddisfino specifici requisiti tecnici riportati in appendice A del documento esplicativo della procedura stessa.

Caratteristiche della procedura EA – GS

La procedura definisce:

- i requisiti tecnici degli Organismi Competenti Abilitati – Grandi Serbatoi (OCA-GS);
- le modalità di esecuzione delle prove integrative preliminari alla prova EA;
- le modalità organizzative necessarie alla conduzione della prova EA;
- le caratteristiche tecniche della strumentazione necessaria allo svolgimento della prova EA;
- il protocollo di prova con tecnica basata sul metodo EA;
- il procedimento interpretativo dei dati di prova in accordo al modello analitico messo a punto da Inail;
- i criteri di classificazione della prova EA;
- le modalità di redazione del rapporto di prova e della sua trasmissione al Centro Banca Dati EA dell’Inail;
- le modalità di redazione del verbale della verifica d’integrità.

La prova EA può essere svolta solo a valle della presentazione del progetto di fattibilità della prova EA elaborato a cura dell’OCA-GS indicato dal Proprietario al Centro Banca Dati EA e del parere positivo espresso da apposita Commissione Tecnica dell’Inail.

L’OCA-GS, preliminarmente ad ogni prova EA, deve elaborare specifiche procedure interne di complemento alla procedura EA-GS, di seguito elencate:

Procedura per l’analisi dei rischi connessi all’esecuzione della prova EA e l’individuazione delle misure da adottare per la eliminazione o mitigazione degli stessi;
Procedura di gestione in sicurezza dell’impianto di pressurizzazione;
Procedura per l’esecuzione delle prove integrative preliminari;
Procedura delle prove non distruttive (PND) di dettaglio a fronte delle indicazioni emerse nell’analisi di follow up.

Schema descrittivo della metodica

Figura 3

La pressurizzazione del serbatoio deve essere ottenuta utilizzando uno specifico impianto che immetta gas inerte (tipicamente azoto).

La pressione deve essere costantemente rilevata mediante un idoneo sensore installato sul serbatoio o sulla linea dell'impianto di pressurizzazione ad esso direttamente connessa.

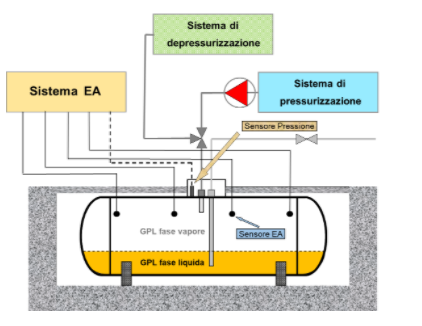

La tecnica prevede l'installazione di una rete di sensori EA sulle membrature del serbatoio. I segnali EA acquisiti devono essere caratterizzati da alcuni parametri descrittori più significativi, in conformità alla norma UNI EN 13554. Tali segnali, opportunamente elaborati ed interpretati, vengono impiegati per il calcolo un indicatore sintetico utilizzato per la classificazione del serbatoio.

Architettura del sistema

Il sistema prevede l’interazione dei soggetti di seguito sinteticamente definiti:

il Proprietario, il soggetto che possiede il serbatoio e ne dispone l’installazione e ne cura l’esercizio in conformità alle prescrizioni e alle raccomandazioni fornite dal Fabbricante;
l’Inail (già Istituto Superiore per la Prevenzione e la Sicurezza del Lavoro), quale Organismo Nazionale Competente ai fini della definizione, aggiornamento e corretta applicazione della “Procedura per il controllo di serbatoi per GPL interrati, tumulati (o ricoperti) e fuori terra di capacità maggiore di 13 m3 con tecnica basata sul metodo di Emissione Acustica ai fini della verifica d’integrità”;
l’Organismo Competente Abilitato ad espletare le attività connesse all’applicazione della procedura EA, il soggetto abilitato dal Ministero dello Sviluppo Economico, mediante apposito decreto, che soddisfi gli specifici requisiti tecnici riportati in appendice A della stessa procedura.
Il Ministero dello Sviluppo Economico, che sovraintende le attività.

Figura 4

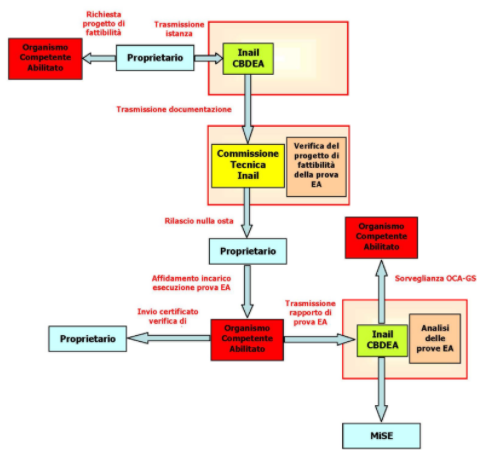

Trasmissione istanze ai fini della verifica di integrità di serbatoi per GPL interrati, tumulati (o ricoperti) e fuori terra di capacità maggiore di 13 m3

Le domande corredate dagli allegati previsti dalla procedura devono essere trasmesse dai soggetti interessati, con dovuto anticipo rispetto ai termini di scadenza, tramite l’accesso al portale istituzionale dell’Inail immettendo le credenziali dispositive nella sezione “accedi ai servizi online” -> “My Home” -> “Certificazione e verifica” -> Applicazioni e procedure -> CIVA -> “Verifiche d'integrità decennale con EA per serbatoi con capacità > 13 mc”.

Attività

Il Centro Banca Dati EA (CBDEA) di Inail svolge correntemente alcune attività connesse all'applicazione della procedura EA che possono sinteticamente essere così descritte:

- Verifica del progetto di fattibilità della prova EA;
- rilascio del nulla osta alla esperibilità della prova EA;
- acquisizione ed analisi dei dati di prova;
- sorveglianza degli Organismi Competenti Abilitati.

In allegato: Procedura EA - GS aggiornamento: 18 dicembre 2020

...

Fonte: INAIL
