Illustrazioni di corretta progettazione igienica delle macchine: EN ISO 14159 Allegato B

ID 1961 | | Visite: 7211 | Documenti Riservati Marcatura CEPermalink: https://www.certifico.com/id/1961



Illustrazioni di corretta progettazione igienica delle macchine (Parte I)

EN ISO 14159
Sicurezza del macchinario
Requisiti relativi all'igiene per la progettazione del macchinario -
Allegato B (informativo)

Le Figure da B.1 a B.14 mostrano esempi di soluzioni o esempi di problemi particolari per una corretta progettazione igienica.

In molti casi, soluzioni alternative per un equivalente livello di progettazione igienica, potrebbero non essere trovate.

Buoni esempi di progettazione igienica sono illustrati sul lato sinistro della pagina (accettabili) e cattivi esempi sul lato destro (rischio igiene).
...

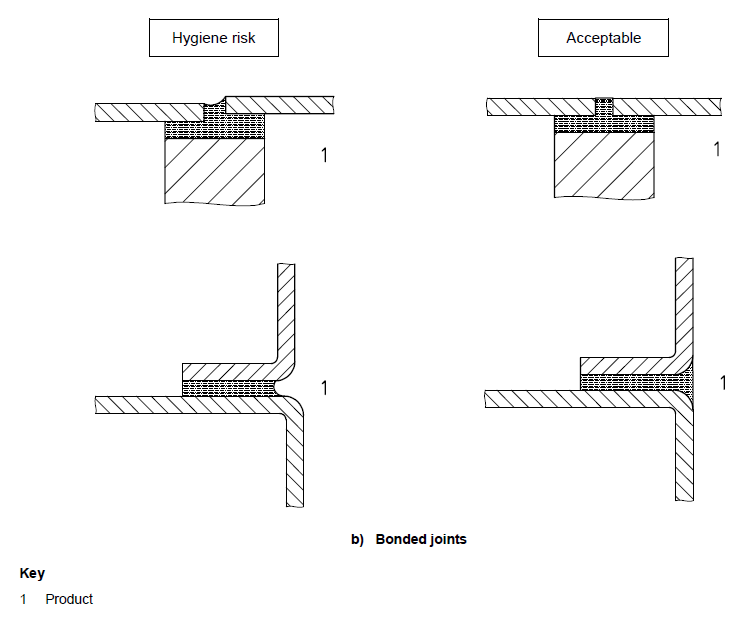

Es: Figura B.4 - Giunti permanenti (giunti saldati/ giunti incollati)


Zoom
...

Es: Figure B.14 - Accessibilità degli equipaggiamenti


Zoom
...

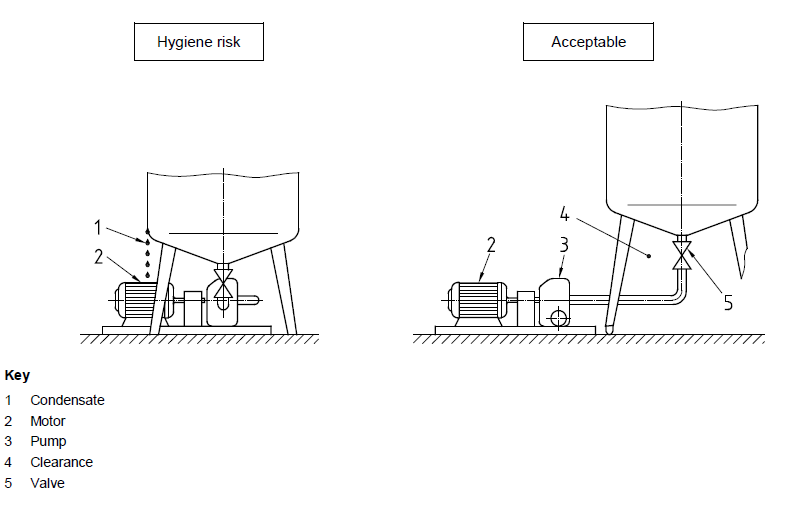

Figura B.1 - Drenaggio di vasi
Figura B.2 - Drenaggio di tubazioni
Figura B.3 - Spazio morto
Figura B.4 - Giunti permanenti (giunti saldati/ giunti incollati)
Figura B.5 - Giunti smontabili
Figure B.6 - Angoli interni
Figura B.7 - Compressione controllata e dilatazione termica degli elastomeri e polimeri
Figura B.8 - Progettazione di elementi di fissaggio
Figure B.9 - Progettazione alberi di entrata
Figura B.10 - Cuscinetti lubrificati
Figure B.11 - Apertura coperchi
Figura B.12 - Quadro supporti
Figura B.13 - Pavimenti e rivestimenti supporti
Figure B.14 - Accessibilità degli equipaggiamenti

La norma EN ISO 14159:2008 è armonizzata per la Direttiva macchine ed è Presunzione di Conformità al RESS 2.1 Macchine alimentari e Macchine per prodotti cosmetici e farmaceutici (Annex ZB)

http://store.uni.com/magento-1.4.0.1/index.php/uni-en-iso-14159-2008.html

Elaborato Certifico Srl - IT 2015

Disponibile un estratto Utenti registrati, documento completo Abbonati marcatura CE

Il file CEM importabile in Certifico Macchine 4

Il file CEM importabile in Certifico Macchine 4 sito cem4.eu
