EN ISO 13849-1: la documentazione tecnica di un SRP/CS da fornire

ID 21651 | | Visite: 600 | Documenti Riservati Direttiva macchinePermalink: https://www.certifico.com/id/21651

EN ISO 13849 1 SRP CS Documentazione

EN ISO 13849-1: la documentazione tecnica di un SRP/CS da fornire da parte del costruttore

ID 21651 | 08.04.2024 / Documento completo allegato

Il Documento illustra le informazioni per l'uso della SRP/CS (Parte di un sistema di comando legata alla sicurezza / Safety Related Parts of Control Systems) in accordo con la norma EN ISO 13849-1:2023 non ancora armonizzata per la Direttiva 2006/42/CE, che il costruttore, deve fornire, qualora applicata, all’utilizzatore di una macchina (da riportare nel manuale d’istruzioni) tali da rispettare la Presunzione di Conformità al punto 1.7.4.2 dell’Allegato I della Direttiva 2006/42/CE (vedi allegato ZA.1 a seguire).

La norma EN ISO 13849-1:2015 (norma attualmente armonizzata per la Direttiva 2006/42/CE), in accordo all’appendice ZA, da presunzione di conformità in forma generica solo al punto 1.2.1 dell’Allegato I della Direttiva 2006/42/CE. Riporta però, al capitolo 11, quali sono le istruzioni per l’uso da fornire all’utilizzatore per l’uso sicuro della SRP/CS.

11 Istruzioni Per L’uso

Si devono applicare i principi della ISO 12100:2010, punto 6.4.5.2, e le sezioni applicabili di altri documenti pertinenti (per esempio IEC 60204-1:2018, punto 17). In particolare, si devono fornire all’utilizzatore le informazioni importanti per l’utilizzo sicuro della SRP/CS.

Queste devono includere, senza limitarsi a ciò, quanto segue:

- i limiti delle parti legate alla sicurezza nelle categorie selezionate e le eventuali esclusioni delle avarie;
- i limiti della SRP/CS e qualsiasi esclusione delle avarie (vedere punto 7.3), per le quali, quando essenziale per mantenere la categoria o le categorie selezionate e la prestazione di sicurezza, si devono fornire informazioni appropriate (per esempio per la modifica, la manutenzione e la riparazione) per assicurare la giustificazione continuativa delle esclusioni delle avarie;
- gli effetti degli scostamenti dalla prestazione specificata sulle funzioni di sicurezza;
- descrizioni chiare delle interfacce con la SRP/CS e i dispositivi di protezione;
- tempo di risposta;
- limiti operativi (incluse le condizioni ambientali);
- indicazioni e allarmi;
- inibizione e sospensione delle funzioni di sicurezza;
- modalità di comando;
- manutenzione (vedere punto 9);
- liste di controllo per la manutenzione;
- facilità di accessibilità e sostituzione delle parti interne;
- mezzi per una risoluzione dei guasti facile e sicura;
- informazioni che spiegano le applicazioni per l’uso pertinenti la categoria cui si fa riferimento;
- intervalli delle prove di controllo quando pertinenti.

Si devono fornire informazioni specifiche sulla categoria o le categorie e il livello di prestazione della SRP/CS, come segue:
- riferimento datato alla presente parte della ISO 13849 (cioè "ISO 13849-1:2006"); la categoria, B, 1, 2, 3 o 4;
- il livello di prestazione a, b, c, d oppure e.

Esempio:

Una SRP/CS in conformità alla presente edizione della ISO 13849-1, di categoria B e di livello di prestazione a, sarebbe denominata come segue:

ISO 13849-1:2006 Categoria B PL a

Relativamente alla norma EN ISO 13849-1:2023 il contenuto delle informazioni deve essere quello riportato al capitolo 13.

[...]

Allegato ZA EN ISO 13849-1:2023

Relationship between this European Standard and the essential requirements of EU Directive 2006/42/EC aimed to be covered

This European Standard has been prepared under a Commission’s standardization request M/396 Mandate to CEN and CENELEC for Standardisation in the field of machinery" to provide one voluntary means of conforming to essential requirements of Directive 2006/42/EC of the European Parliament and of the Council of 17 May 2006 on machinery, and amending Directive 95/16/EC (recast).

Once this standard is cited in the Official Journal of the European Union under that Directive, compliance with the normative clauses of this standard given in Table ZA.1 confers, within the limits of the scope of this standard, a presumption of conformity with the corresponding essential requirements of that Directive, and associated EFTA regulations.

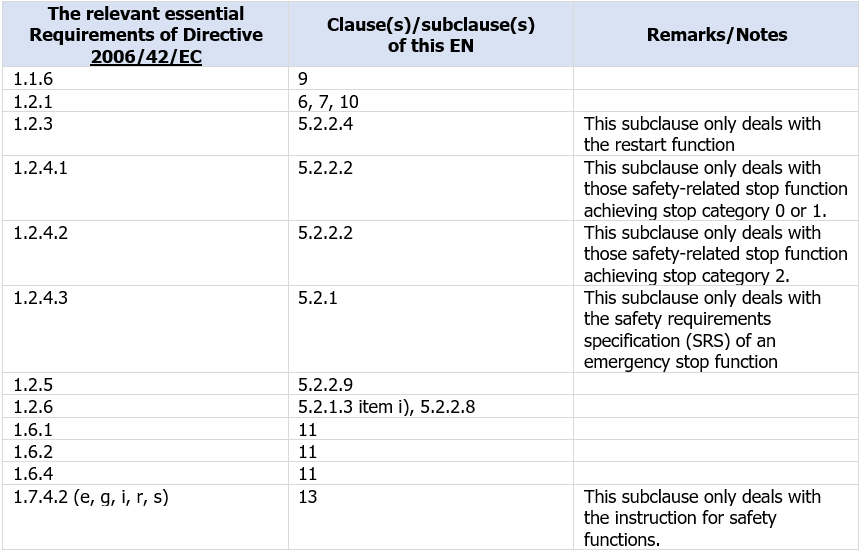

Tabella ZA 1 Presunzione di conformit

Table ZA.1 - Correspondence between this European Standard and Directive 2006/42/EC

Dalla lettura, il RESS1.7.4.2 Direttiva 2006/42/CE (e, g, i, r, s) “Contenuto delle istruzioni”, è presunto conforme se applicato il punto 13 della norma EN ISO 13849-1:2023.

Schematicamente:

Figura 1 Presunzione di conformit  istruzioni

Fig. 1 - EN ISO 13849-1:2023 - 13 / Presunzione Conformità 1.7.4.2 (e, g, i, r, s)

Direttiva 2006/42/CE

Allegato I - RESS

1.7.4.2. Contenuto delle istruzioni

Ciascun manuale di istruzioni deve contenere, se del caso, almeno le informazioni seguenti:

a) la ragione sociale e l'indirizzo completo del fabbricante e del suo mandatario;

b) la designazione della macchina, come indicato sulla macchina stessa, eccetto il numero di serie (cfr. punto 1.7.3);

c) la dichiarazione di conformità CE o un documento che riporta il contenuto della dichiarazione di conformità CE, i dati relativi alla macchina ma non necessariamente il numero di serie e la firma;

d) una descrizione generale della macchina;

e) i disegni, i diagrammi, le descrizioni e le spiegazioni necessari per l'uso, la manutenzione e la riparazione della macchina e per verificarne il corretto funzionamento;

f) una descrizione del o dei posti di lavoro che possono essere occupati dagli operatori;

g) una descrizione dell'uso previsto della macchina;

h) le avvertenze concernenti i modi nei quali la macchina non deve essere usata e che potrebbero, in base all'esperienza, presentarsi;

i) le istruzioni per il montaggio, l'installazione e il collegamento, inclusi i disegni e i diagrammi e i sistemi di fissaggio e la designazione del telaio o dell'installazione su cui la macchina deve essere montata;

j) le istruzioni per l'installazione e il montaggio volte a ridurre il rumore e le vibrazioni prodotti;

k) le istruzioni per la messa in servizio e l'uso della macchina e, se necessario, le istruzioni per la formazione degli operatori;

l) le informazioni in merito ai rischi residui che permangono, malgrado siano state adottate le misure di protezione integrate nella progettazione della macchina e malgrado le protezioni e le misure di protezione complementari adottate;

m) le istruzioni sulle misure di protezione che devono essere prese dall'utilizzatore, incluse, se del caso, le attrezzature di protezione individuale che devono essere fornite;

n) le caratteristiche essenziali degli utensili che possono essere montati sulla macchina;

o) le condizioni in cui la macchina soddisfa i requisiti di stabilità durante l'utilizzo, il trasporto, il montaggio, lo smontaggio, in condizioni di fuori servizio, durante le prove o le avarie prevedibili;

p) le istruzioni per effettuare in condizioni di sicurezza le operazioni di trasporto, movimentazione e stoccaggio, indicanti la massa della macchina e dei suoi vari elementi allorché devono essere regolarmente trasportati separatamente;

q) il metodo operativo da rispettare in caso di infortunio o avaria; se si può verificare un blocco, il metodo operativo da rispettare per permettere di sbloccare la macchina in condizioni di sicurezza;

r) la descrizione delle operazioni di regolazione e manutenzione che devono essere effettuate dall'utilizzatore nonché le misure di manutenzione preventiva da rispettare;

s) le istruzioni per effettuare in condizioni di sicurezza la regolazione e la manutenzione, incluse le misure di protezione che dovrebbero essere prese durante tali operazioni;

t) le specifiche dei pezzi di ricambio da utilizzare, se incidono sulla salute e la sicurezza degli operatori;

Presunzione Conformità RESS 1.7.4.2 (e, g, i, r, s) Direttiva macchine 2006/42/CE

________

13 Information for use

13.1 General

The information for use of the SRP/CS shall be according to ISO 20607:2019 or IEC/IEEE 82079-1:2019 including the relevant instructions for the intended target groups. The lifecycle phases of the machine where an SRP/CS is involved shall be covered by this information.

13.2 Information for SRP/CS integration

The information which is important for the correct integration of SRP/CS shall be given to the integrator.

This shall include, but is not limited to the following:

a) the limits of the safety-related parts of an SRP/CS selected (e.g. environmental conditions, such as EMI immunity, temperature, vibration) and appropriate information to ensure the continued justification of the fault exclusions, e.g. regarding modification, maintenance and repair;
b) clear descriptions of the interfaces to the SRP/CS and protective devices;
c) response time where relevant (according to ISO 13855:2010);
d) operating limits (e.g. demand frequency);
e) indications and alarms;
f) muting and suspension of safety functions;
g) control modes and reset;

[...]

[...] Segue in allegato

Certifico Srl - IT/EN | Rev. 0.0 2024
Copia autorizzata Abbonati
