EN IEC 62061: la documentazione tecnica di un SCS da fornire da parte del costruttore
ID 21640 | 05.04.2024 / Documento completo allegato
Il Documento illustra le informazioni per l'uso dell'SCS (Sistema di Controllo di Sicurezza / Safety-related Control System) in accordo con la norma EN IEC 62061:2021 armonizzata per la Direttiva 2006/42/CE, che il costruttore, deve fornire, qualora applicata, all’utilizzatore di una macchina (da riportare nel manuale d’istruzioni) tali da rispettare la Presunzione di Conformità al punto 1.7.4.2 dell’Allegato I della Direttiva 2006/42/CE (vedi allegato ZZ.1 a seguire).
Il contenuto delle informazioni deve essere quello riportato in 10.3 della EN IEC 62061:2021.
Sicurezza del macchinario - Sicurezza funzionale dei sistemi di comando e controllo relativi alla sicurezza
La presente Norma prescrive requisiti e fornisce raccomandazioni per la progettazione, l'integrazione e la convalida dei sistemi di controllo relativi alla sicurezza (SCS) per le macchine.
È applicabile ai sistemi di controllo utilizzati, singolarmente o in combinazione, per svolgere funzioni di sicurezza su macchine non trasportabili manualmente durante il lavoro, compreso un gruppo di macchine che lavorano insieme in modo coordinato.
La presente è una Norma specifica per il settore dei macchinari nell'ambito della serie di Norme CEI EN 61508 (tutte le parti).
La progettazione di sottosistemi elettronici programmabili complessi o elementi di sottosistemi non rientra nell'ambito di questa Norma.
Tale Norma specifica i requisiti generali per la progettazione e la verifica di un sistema di controllo relativo alla sicurezza destinato ad essere utilizzato in modalità a domanda alta-continua.
La presente Norma affronta esclusivamente i requisiti di sicurezza funzionale volti a ridurre il rischio di situazioni pericolose e si applica ai rischi derivanti direttamente dai pericoli della macchina stessa o da un gruppo di macchine che lavorano insieme in modo coordinato.
La Norma in oggetto sostituisce completamente la Norma CEI EN 62061:2005-09, che rimane applicabile fino al 26-04-2024. La presente Norma riporta la traduzione completa della EN IEC 62061; la versione inglese è riportata nel fascicolo 18395E di gennaio 2022.
Alla Tabella ZZ.1 della EN IEC 62061:2021 è riportato:
Table ZZ.1 Correspondence between this European standard and Annex 1 of Directive 2006/42/EC [2006 OJ L 157]
Dalla lettura della Tabella, il RESS 1.7.4.2 Direttiva 2006/42/CE (e, g, i, r, s) “Contenuto delle istruzioni”, è presunto conforme se applicato il punto 10.3 della norma EN IEC 62061:2021.
Schematicamente:

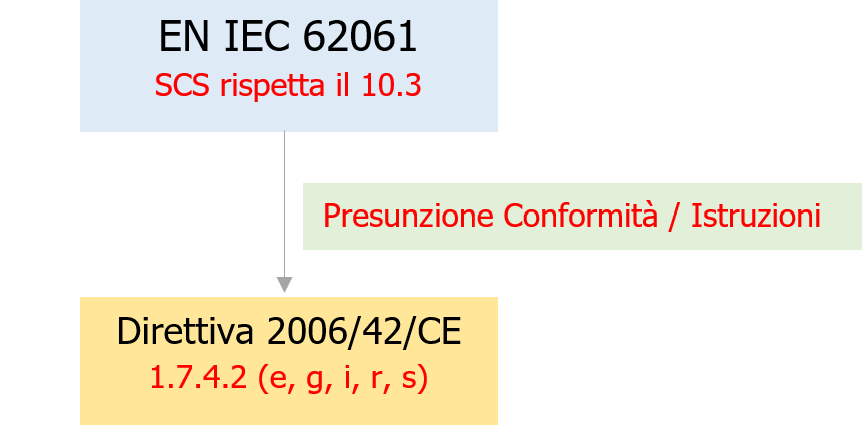

Fig. 1 - EN IEC 62061:2021 – 10.3 / Presunzione Conformità 1.7.4.2 (e, g, i, r, s)
Allegato I - RESS
1.7.4.2. Contenuto delle istruzioni
Ciascun manuale di istruzioni deve contenere, se del caso, almeno le informazioni seguenti:
a) la ragione sociale e l'indirizzo completo del fabbricante e del suo mandatario;
b) la designazione della macchina, come indicato sulla macchina stessa, eccetto il numero di serie (cfr. punto 1.7.3);
c) la dichiarazione di conformità CE o un documento che riporta il contenuto della dichiarazione di conformità CE, i dati relativi alla macchina ma non necessariamente il numero di serie e la firma;
d) una descrizione generale della macchina;
e) i disegni, i diagrammi, le descrizioni e le spiegazioni necessari per l'uso, la manutenzione e la riparazione della macchina e per verificarne il corretto funzionamento;
f) una descrizione del o dei posti di lavoro che possono essere occupati dagli operatori;
g) una descrizione dell'uso previsto della macchina;
h) le avvertenze concernenti i modi nei quali la macchina non deve essere usata e che potrebbero, in base all'esperienza, presentarsi;
i) le istruzioni per il montaggio, l'installazione e il collegamento, inclusi i disegni e i diagrammi e i sistemi di fissaggio e la designazione del telaio o dell'installazione su cui la macchina deve essere montata;
j) le istruzioni per l'installazione e il montaggio volte a ridurre il rumore e le vibrazioni prodotti;
k) le istruzioni per la messa in servizio e l'uso della macchina e, se necessario, le istruzioni per la formazione degli operatori;
l) le informazioni in merito ai rischi residui che permangono, malgrado siano state adottate le misure di protezione integrate nella progettazione della macchina e malgrado le protezioni e le misure di protezione complementari adottate;
m) le istruzioni sulle misure di protezione che devono essere prese dall'utilizzatore, incluse, se del caso, le attrezzature di protezione individuale che devono essere fornite;
n) le caratteristiche essenziali degli utensili che possono essere montati sulla macchina;
o) le condizioni in cui la macchina soddisfa i requisiti di stabilità durante l'utilizzo, il trasporto, il montaggio, lo smontaggio, in condizioni di fuori servizio, durante le prove o le avarie prevedibili;
p) le istruzioni per effettuare in condizioni di sicurezza le operazioni di trasporto, movimentazione e stoccaggio, indicanti la massa della macchina e dei suoi vari elementi allorché devono essere regolarmente trasportati separatamente;
q) il metodo operativo da rispettare in caso di infortunio o avaria; se si può verificare un blocco, il metodo operativo da rispettare per permettere di sbloccare la macchina in condizioni di sicurezza;
r) la descrizione delle operazioni di regolazione e manutenzione che devono essere effettuate dall'utilizzatore nonché le misure di manutenzione preventiva da rispettare;
s) le istruzioni per effettuare in condizioni di sicurezza la regolazione e la manutenzione, incluse le misure di protezione che dovrebbero essere prese durante tali operazioni;
t) le specifiche dei pezzi di ricambio da utilizzare, se incidono sulla salute e la sicurezza degli operatori;
…
...
10 Documentazione
10.1 Generalità
Il costruttore di un SCS e il costruttore dei sottosistemi devono elaborare la documentazione tecnica pertinente indicata in 10.2 e le informazioni per l’uso indicate in 10.3. La documentazione deve attestare la procedura seguita e i risultati ottenuti.
La documentazione deve essere soggetta al controllo delle versioni.
10.2 Documentazione tecnica
...
________
10.3 Informazioni per l'uso dell'SCS
10.3.1 Generalità
10.3.1.1 Panoramica
Le informazioni per l'uso dell’SCS devono fornire indicazioni riguardanti l'installazione, l'uso e la manutenzione. Queste devono comprendere una descrizione completa dell'apparecchiatura, dell'installazione e del montaggio come indicato in seguito.
10.3.1.2 Specifica dell'integrità della sicurezza Devono essere fornite informazioni specifiche sull'integrità della sicurezza dell'SCS, come indicato in seguito:
- SIL 1, 2 o 3,
- se pertinenti, i vincoli architettonici del/i sottosistema/i.
10.3.1.3 SCS e sottosistemi
Gli SCS sono tipicamente progettati e implementati come sistemi relativi alla sicurezza da un costruttore di macchine utilizzando sottosistemi separati già disponibili.
I sottosistemi generalmente sono prodotti e immessi sul mercato come dispositivi completi pronti per l'uso. Esistono pertanto prescrizioni diverse per le informazioni per l'uso, applicabili al costruttore della macchina o al costruttore dei sottosistemi. Il costruttore di una macchina può anche ricoprire il ruolo di costruttore del sottosistema SCS.
10.3.2 Informazioni per l'uso fornite dal costruttore dei sottosistemi
Si applicano i principi della ISO 12100:2010, 6.4 e le sezioni applicabili di altri documenti pertinenti (per esempio la IEC 60204-1:2016, Articolo 17). In particolare, il costruttore di un sottosistema deve indicare nelle istruzioni le informazioni importanti per l'installazione, l'uso e la manutenzione in sicurezza del sottosistema. Ciò comprende, ma non si limita a, quanto segue:
a) descrizione del sottosistema comprendente:
- la descrizione generale del sottosistema e della sua funzione;
- istruzioni per l’installazione;
- prescrizioni per l’interfacciamento;
- informazioni sulla configurazione, le impostazioni o la programmazione e, se del caso, una dichiarazione sull'uso previsto del sottosistema, nonché tutte le misure che possono essere necessarie per prevenire gli usi impropri ragionevolmente prevedibili;
b) informazioni sui limiti di funzionamento del sottosistema, comprendenti:
- specifica dei limiti ambientali, ad esempio temperatura, illuminazione, vibrazioni, rumore, contaminanti atmosferici;
- specifica dei limiti di interfacciamento, per esempio caratteristiche elettriche, idrauliche, pneumatiche o meccaniche;
- specificazione di qualsiasi altro limite relativo alla funzionalità di sicurezza prevista, ad esempio frequenza di funzionamento, robustezza, intervallo;
...
Segue in allegato
