Il Documento allegato illustra la Valutazione del rischio di ambienti severi freddi, con la metodologia dettata dalla norma EN ISO 15743:2008 (approccio basato sulla logica del ciclo PDCA (Plan Do Check Act) e con l'uso dell'Indice IREQ, Isolamento termico richiesto (REQUIRED) che è oggetto della norma UNI EN ISO 11079.
Excursus
I rischi legati al freddo sono di vario tipo, come mostrato in figura 2, nella quale per ogni tipo di stress sono riportati i fattori che lo determinano. Secondo il tipo di stress, i rischi legati all’esposizione al freddo vanno dal discomfort alle difficoltà respiratorie, dal dolore all’ipotermia, senza contare che il freddo può provocare anche incidenti legati all’intorpidimento muscolare.
In particolare va fatta distinzione tra il lavoro svolto in ambienti esterni, nei quali le condizioni ambientali possono variare nel tempo ed ambienti interni, nei quali le condizioni ambientali si mantengono generalmente costanti e possono essere più facilmente controllate.
Figura 2 – Relazione tra i diversi tipi di stress da freddo e i fattori fisici che li determinano.
A monte di un’attenta politica di prevenzione del rischio, va prevista un’accurata valutazione dell’analisi e dell’interpretazione delle cause di rischio.
Il modello di valutazione del rischio previsto dalla norma EN ISO 15743, prevede 3 fasi:
1. osservazione;
2. analisi;
3. expertise;
a loro volta composte da una serie di attività come risulta dalla Figura 3.
Figura 3 – Modello di valutazione del rischio secondo la norma 15743
...
La norma 15743 si occupa anche della gestione del rischio, che va integrata nel sistema di gestione della sicurezza sui luoghi di lavoro.
In particolare, la norma prevede corsi di formazione sui rischi collegati al lavoro al freddo per tutti coloro che sono coinvolti nel processo produttivo, per i responsabili della sicurezza e per i medici competenti.
In figura 4 è riportato il modello per la gestione del rischio da freddo.
Figura 4 – Modello di gestione del rischio da freddo secondo la norma 15743.
...
FASE I - Identificazione dei rischi da freddo - ALLEGATO A EN 15743
Check per identificare i problemi legati al freddo sul lavoro

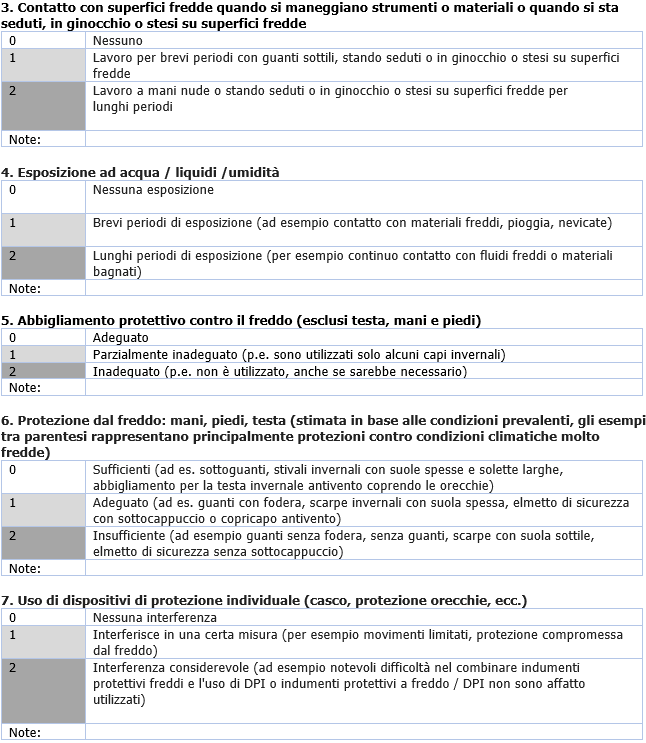

A.1 Come utilizzare la lista di controllo
A.1.1 Considerare l'ambiente di lavoro in modo completo. Prima di utilizzare la checklist, splittare le diverse attività lavori da osservare.
Classificare la situazione lavorativa prevalente per includere tutte le circostanze durante il giorno e per un periodo di tempo prevedibile.
Utilizzare la checklist di osservazione separatamente per ogni attività lavorativa.
Se non è possibile osservare tutti i compiti in corso, effettuare il controllo in un secondo momento. Se ci sono più dipendenti impegnati negli stessi compiti, condurre l'osservazione per ciascun l'individuo che ha la maggior parte dei problemi al freddo.A. 1.2 Controllare separatamente ciascuna categoria/condizione e segnare il punteggio proposto che meglio corrisponde alla situazione.
Il punteggio "0" indica che non sono necessarie azioni preventive, "1" che ci sono certamente problemi legati al freddo o e dovrebbero essere affrontati a lungo termine, mentre "2" indica problemi relativi al freddo che possono comportare un rischio di compromissione della salute e delle prestazioni.
Un punteggio di "2" significa che l'azione correttiva a ridurre o eliminare il problema deve essere implementata immediatamente.
...
....
A3 Valutazione dei risultati e selezione delle azioni correttive
A.3.1 Segnare il punteggio (0, 1 o 2) per ogni condizione del controllo alla Tabella A.1 nella colonna "Punteggio".
...

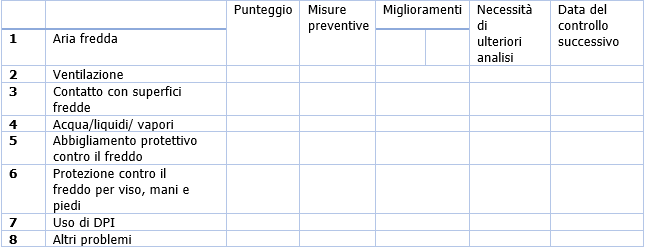

 Tabella 2 - Modulo per la sintesi dei risultati ottenuti con la checklist e della pianificazione delle azioni future. I punteggi sono quelli attribuiti nella checklist.
...
FASE II - Quantificazione effetti da freddo - ALLEGATO B EN 15743
Analisi dei problemi legati al freddo
B.1 GeneralitàLa fase 2 (analisi) della valutazione del rischio freddo (vedere Fig. 3) è destinata all'uso da parte di persone con conoscenza del soggetto e che hanno familiarità con gli standard pertinenti (ad esempio ingegneri della sicurezza, igienisti industriali).
Gli obiettivi della valutazione in questa fase sono:- follow-up della lista di controllo della fase 1 (allegato A),
- focus sui problemi identificati,
- eseguire una semplice valutazione del posto di lavoro da parte di professionisti in co-operazione con personale dello staff
- effettuare un numero limitato di misurazioni,
- trovare soluzioni con costi effettivi e
- consentire di prendere decisioni sull'eventuale necessità di ulteriori valutazioni specialistiche (fase 3).
Per le misure preventive e le soluzioni dei problemi, vedere l'Allegato C. Informazioni rilevanti per questo livello possono anche essere trovato in Riferimento.
8.2 Aria fredda
Valutare lo stress da freddo utilizzando IREQ
(richiesto isolamento e effetti di abbigliamento - vedi ISO 11079):
a) misurare o stimare la temperatura dell'aria (vedere ISO 7726);
b) misurare o stimare la velocità dell'aria (vedere ISO 7726);
c) determinare i tempi di esposizione;
d) stimare il livello di attività per il calcolo della produzione di calore metabolico (vedere ISO 8996);
e) stimare dell'isolamento termico degli indumenti (vedere ISO 9920);
f) calcolare IREQneutral e IREQmin usando
- un software (cfr. ISO 11079: 2007, allegato F),
o
- grafici (vedi Figura B.1); (A)
g) confrontare IREQ con l'effettivo isolamento dell'abbigliamento;
h) se l'isolamento dell'abbigliamento è inferiore a IREQmin calcolare il tempo DLE (durata di esposizione limitata).
...
1. Gli indici di stress da freddo
La norma UNI EN IS0 11079:2008 (Determinazione e interpretazione dello stress termico da freddo con l’utilizzo dell’isolamento termico dell’abbigliamento richiesto (IREQ) e degli effetti del raffreddamento locale) definisce due importanti indici per lo stress termico da freddo:
- indice di raffreddamento complessivo (IREQ)
- indice di raffreddamento locale (TWC)
IL RAFFREDDAMENTO GLOBALE
Questo tipo di raffreddamento, come si evince dalla definizione, si riferisce al corpo nel suo complesso.
Partendo dalla considerazione che con un’opportuna resistenza termica dell’abbigliamento l’uomo si può proteggere dal freddo, è stato proposto negli anni 80 un indice di stress da freddo per il corpo nel suo complesso, IREQ (da “I”, Isolamento, simbolo della resistenza termica dell’abbigliamento e “REQ” di required, richiesto).
 ...
IL CALCOLO DI IREQ
Per calcolare IREQ, si parte dalla nota equazione generale del bilancio di energia termica sul corpo umano valutato in ambiente freddo.
I passi da seguire sono i seguenti:
1. misurare i quattro parametri ambientali da cui dipendono i termini che compaiono nel bilancio;
2. valutare il valore del metabolismo energetico e quello della resistenza termica dell’abbigliamento utilizzando le norme UNI EN ISO 8996 e UNI EN ISO 9920.
3. calcolare IREQ, secondo la procedura riportata in seguito.
LE FORMULE
Per il calcolo di IREQ si parte dal bilancio di energia sul corpo umano, che in ambiente freddo è espresso come:
S = M – W – Eres – Cres – E – K – R – C (1)
Per calcolare IREQ, si parte dalla nota equazione generale del bilancio di energia termica sul corpo umano valutato in ambiente freddo. I passi da seguire sono i seguenti:
1. misurare i quattro parametri ambientali da cui dipendono i termini che compaiono nel bilancio;
2. valutare il valore del metabolismo energetico e quello della resistenza termica dell’abbigliamento utilizzando le norme UNI EN ISO 8996 e UNI EN ISO 9920.
3. calcolare IREQ, secondo la procedura riportata in seguito.dalla quale:
- trascurando il termine conduttivo K se, come accade spesso, esso risulta piccolo rispetto ad altri che compaiono nella (1),
- imponendo S = 0, cioé che vi siano condizioni di regime permanente per il corpo umano,
0 = M – W – Eres – Cres – E – R – C
M – W – Eres – Cres – E = R + C (2)
Ricordando la definizione di resistenza termica dell’abbigliamento:
R + C = (tsk – tcl)/Icl
(tsk – td)/Icl = M – W – Eres – Cres – E
Imponendo
Icl = IREQ
(tsk – tcl)/IREQ = M – W – Eres – Cres – E (3)
espresso in m2K/W, si ricavano due equazioni nelle incognite IREQ e tcl:
Il sistema delle due equazioni (2) e (3) va risolto per iterazione, sia perché tcl compare alla quarta potenza in R sia perché R in C compare il coefficiente di area dell’abbigliamento, fcl, che è funzione di Icl.
...
L’INTERPRETAZIONE DI IREQUna volta calcolati i valori di IREQneutral e IREQmin si confrontano con quelli dell’isolamento termico risultante, ricavato con l’equazione (3); si possono verificare i seguenti tre casi:
 ....
Come detto in (A) si può calcolare IREQneutral e IREQmin usando anche grafici interpolati del tipo:
IREQmin in funzione della temperatura operativa dell’ambiente per 8 livelli del metabolismo energetico
La temperatura operativa t0 è la media ponderata della temperatura ambiente e della temperatura media radiante, usando come coefficienti di peso, rispettivamente, il valore della conduttanza termica convettiva e quello della conduttanza termica radiativa.
ESEMPIO (TRADUZIONE NON UFFICIALE APPENDICE EN ISO 15743
Valutazione e gestione del lavoro a freddo nel lavoro indoor - Esempio da l'industria alimentare1 Il posto di lavoro
I rischi da freddo sono stati analizzati in un'azienda di trasformazione dei prodotti alimentari, in cui sono stati studiati i reparti di confezionamento della carne.La temperatura dell'aria nei reparti era tra 3 e 6°C.
La velocità dell'aria è solitamente inferiore a 0,2 m/s, ma occasionalmente più alta vicino alle aperture.
L'umidità è dell'80% circa
La temperatura dei prodotti e delle superfici delle macchine sono solitamente tenute tra 3°C e 4°C. e qualche volta – 2°C (carne marinata).
Le pause - di circa 8 minuti ogni ora, con 35 minuti per il pranzo - a temperatura ambiente normale (circa 21°C).
Il gli abiti indossati dai lavoratori consistono in biancheria intima lunga e abbigliamento medio e uno speciale indumento con strato esterno.
Sono usati guanti di cotone sottili coperti da sottili guanti di plastica.Il lavoro è solitamente leggero, e consiste in movimenti ripetitivi con entrambe le braccia. Il lavoro è solitamente fatto in due turni, a partire dalle 6:00 o alle 14:30.Circa il 70% dei lavoratori sono donne e la fascia di età dei lavoratori è compresa tra 19 e 56 anni.
E.2 Fase 1 - Osservazione (dall'allegato A)
Per la prima analisi del rischio, è usata la checklist secondo per l'identificazione dei problemi legati al freddo Il sistema di punteggio è quello specificato in A.1.2 e utilizzata dalla checklist presentata in A.2.1.
Aria fredda
Osservazione: la temperatura dell'aria causa problemi evidenti (punteggio 2).
I problemi sono in particolare legati alle mani, vedi domande 3, 4 e 6.2.
Movimenti vento / aria
Osservazione: movimenti leggeri dell'aria (ad esempio vento leggero) (punteggio 1).
3. Contatto con superfici fredde durante la manipolazione di strumenti / materiali o quando si è seduti, in ginocchio o sdraiati superfici fredde
Osservazione: lavorare con le mani nude o non sufficientemente protette o per periodi più lunghi seduti, inginocchiati, in piedi o sdraiati su superfici fredde (punteggio 2).
Il raffreddamento delle mani ha causato decremento delle prestazioni, dolore da freddo e intorpidimento occasionale.
4. Esposizione all'acqua / liquidi / umidità
Osservazione: lunghi periodi di esposizione (ad esempio trattamento continuo di liquidi freddi o materiali umidi) (punteggio 2).
...
E.3 Fase 2 - Analisi (dall'allegato B)
1. Aria fredda
Il calcolo di IREQ mostra che la necessità di isolamento è 1,8 clo.
L'isolamento dell'abbigliamento disponibile è 1,6 clo a 2,1 clo. Di conseguenza, non ci sono problemi evidenti con l'isolamento termico di tutto il corpo.
...
Fonti
UNI EN ISO 12894
Ergonomia degli ambienti termici – Supervisione medica per persone esposte ad ambienti molto caldi o molto freddi.
UNI EN ISO 15265
Ergonomia dell’ambiente termico – Strategia di valutazione del rischio per la prevenzione dello stress o del disagio termico in condizioni di lavoro.
UNI EN ISO 8996
Ergonomia dell’ambiente termico – Determinazione del metabolismo energetico.
UNI EN ISO 11079
Ergonomia degli ambienti termici - Determinazione e interpretazione dello stress termico da freddo con l’utilizzo dell’isolamento termico dell’abbigliamento richiesto (IREQ) e degli effetti del raffreddamento locale.
UNI EN ISO 15743
Ergonomia dell’ambiente termico - Posti di lavoro al freddo – Valutazione e gestione del rischio.
UNI EN ISO 9920
Ergonomia dell’ambiente termico - Valutazione dell’isolamento termico e della resistenza evaporativa dell’abbigliamento.
UNI EN ISO 13732-3
Ergonomia degli ambienti termici - Metodi per la valutazione della risposta dell’uomo al contatto con le superfici - Parte 3: Superfici fredde
Il rischio termico in ambienti severi freddi
Francesca R. d’Ambrosio Alfano, Giuseppe Riccio e Boris I. Palella
Sommario
TEMPI DI PERMANENZA IN AMBIENTI FREDDI
IL RISCHIO NEGLI AMBIENTI FREDDI
LA SORVEGLIANZA SANITARIA NEGLI AMBIENTI FREDDI
LA GESTIONE DEL RISCHIO NEGLI AMBIENTI FREDDI
IL RUOLO DELL’ABBIGLIAMENTO NELLA PROTEZIONE CONTRO IL FREDDO
FASE I - IDENTIFICAZIONE DEI RISCHI DA FREDDO - ALLEGATO A EN 15743
FASE II - QUANTIFICAZIONE DEGLI EFFETTI DA FREDDO - ALLEGATO B EN 1574
LA DETERMINAZIONE DELLO STRESS DA FREDDO
INDICI PER LO STRESS TERMICO DA FREDDO
IL RAFFREDDAMENTO GLOBALE
IL RAFFREDDAMENTO LOCALE
INDICE IREQ (RAFFREDDAMENTO COMPLESSIVO)
AMBIENTI TERMICI SEVERI FREDDI: LIMITI
IL RAFFREDDAMENTO PER CONTATTO
IL RAFFREDDAMENTO DELLE ESTREMITÀ
IL RAFFREDDAMENTO RESPIRATORIO
IL CALCOLO DI IREQ
LE FORMULE
L’INTERPRETAZIONE DI IREQ
IL CALCOLO DEL TEMPO LIMITE DI ESPOSIZIONE E DEL TEMPO DI RECUPERO
SIMBOLOGIA
ESEMPIO (TRADUZIONE NON UFFICIALE APPENDICE EN ISO 15743
FONTI
