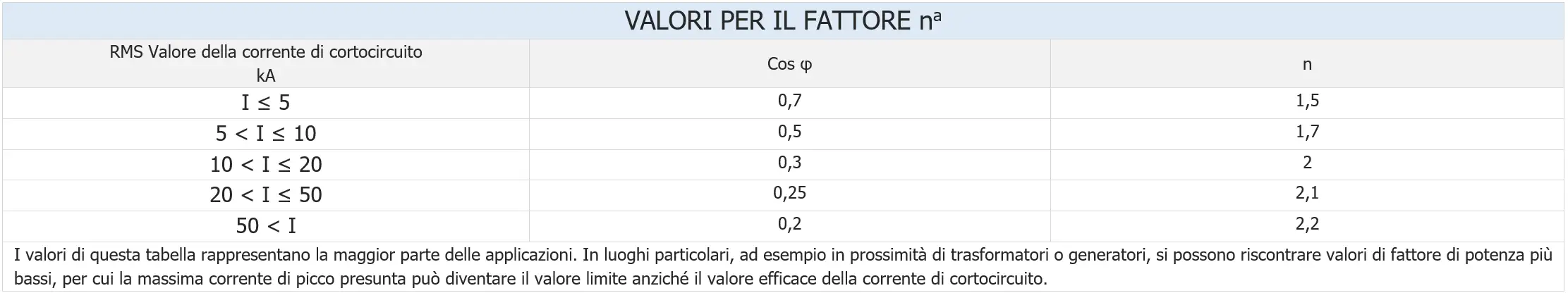

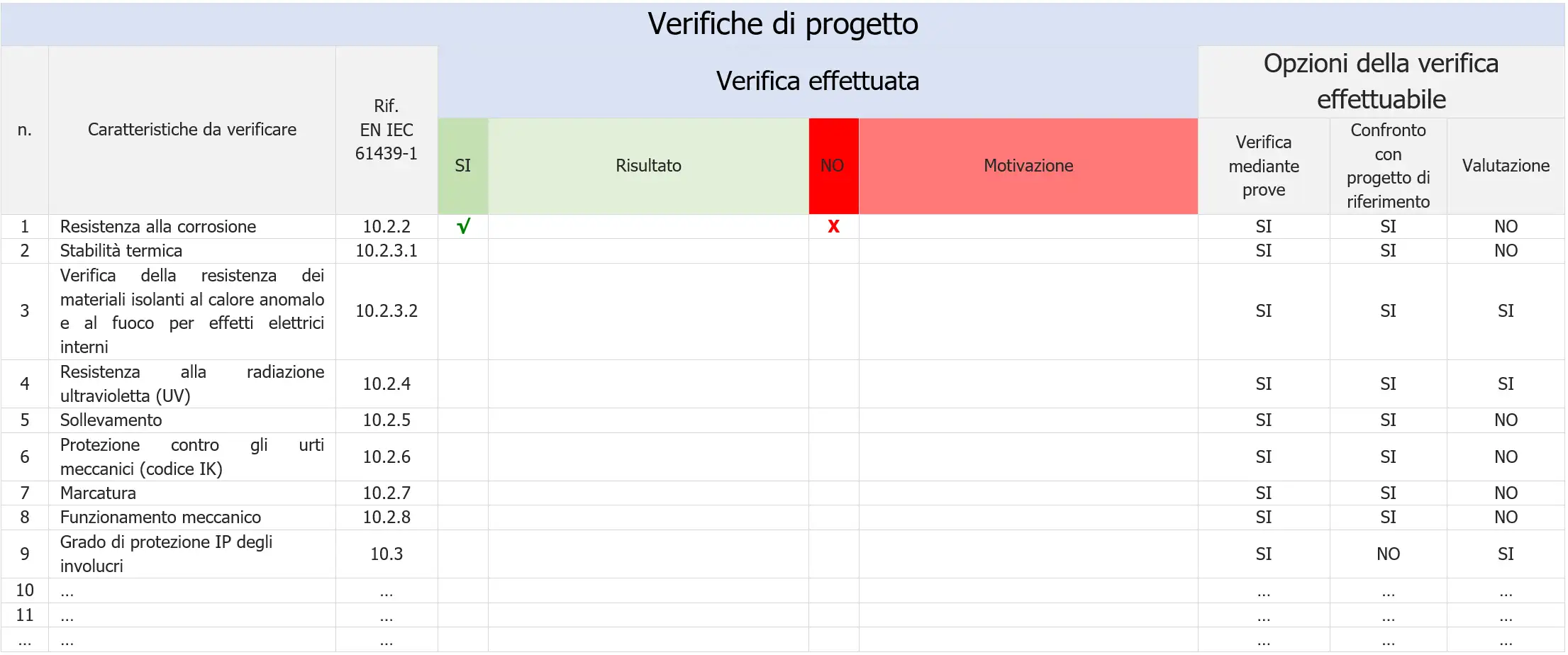

Focus Quadri elettrici EN 61439-1: Verifiche e Prove previste

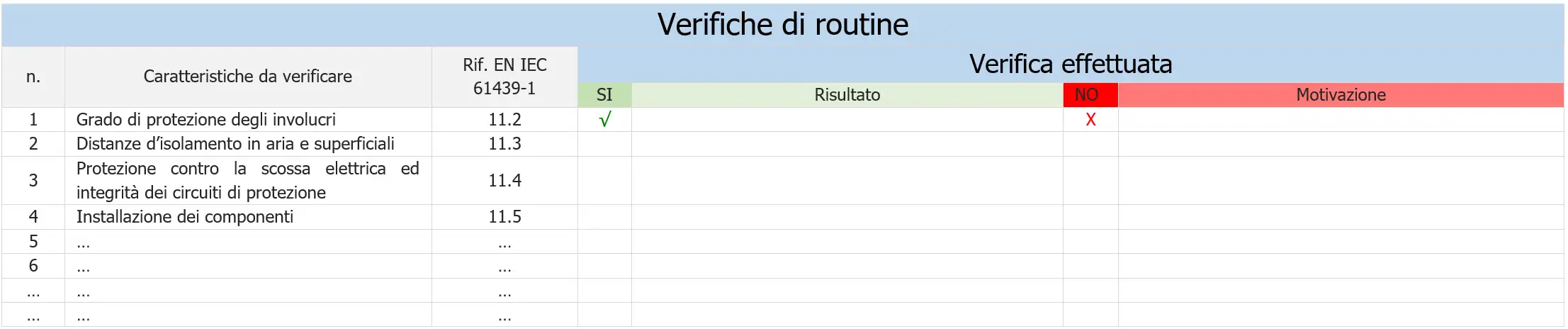

Esame a vista

Si effettuano visivamente tenendo presente:

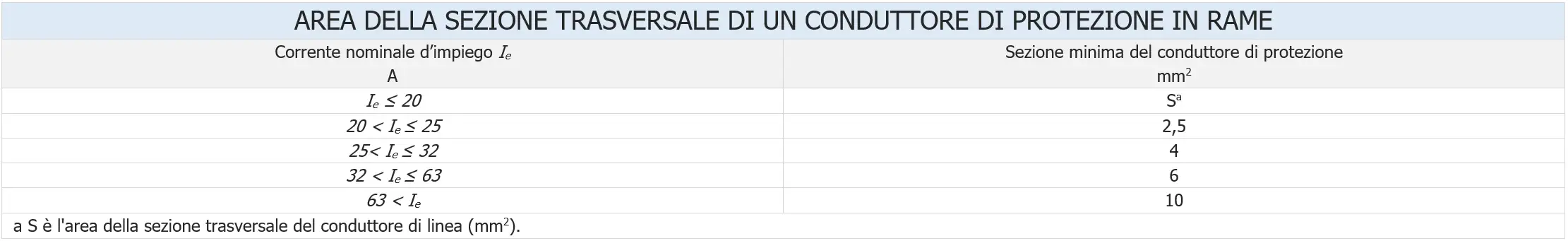

a) la conformità del quadro rispetto agli schemi, nomenclature, disegni e tipo degli scomparti, il numero e caratteristiche degli apparecchi, la sezione dei conduttori e la presenza di identificazioni su cavi ed apparecchi (siglature, dicitura delle targhe, ecc.);
b) la presenza dei componenti che permettono di garantire il grado di protezione (tetti, guarnizioni) e l’assenza di difetti sul contenitore (tagli, forature che rischierebbero di compromettere il grado di protezione);
c) la rispondenza alle prescrizioni specifiche, ove richieste dalla distinta di montaggio, come ad esempio:

- il rivestimento o trattamento delle sbarre (resinatura, argentatura, ecc.);
- il tipo di cavo (antifiamma, ecologico, ecc.);
- il materiale sciolto di completamento;
- il controllo della verniciatura (colore, spessore, ecc.).

Controlli meccanici

Devono essere eseguiti secondo i documenti a corredo, con riferimento alle seguenti specifiche:

- corretto montaggio delle apparecchiature (sistemazione dei collegamenti e, a caso, esatto serraggio delle connessioni);
- posizionamento e chiusura delle bullonerie;
- blocchi e comandi meccanici (dispositivi di blocco inserzione, interblocchi meccanici, interblocchi con chiave e comandi manuali di traslazione degli interruttori di manovra e dei sezionatori utilizzando le leve e gli accessori di comando in dotazione al quadro);
- chiusura ed eventuali blocchi delle porte ed eventuali aderenze delle guarnizioni antipolvere alla struttura del quadro.

Prove funzionali

Le prove funzionali consistono nel verificare il corretto funzionamento di tutti i circuiti (elettrici ed elettromeccanici) simulando, per quanto possibile, le varie condizioni di esercizio dei quadri.

Ad esempio, le prove sui circuiti amperometrici e voltmetrici possono essere eseguite alimentando i circuiti secondari dei TA e TV, senza necessariamente sconnettere i TA dal circuito.

I controlli elettrici possono comprendere la verifica del corretto funzionamento dei circuiti e degli apparecchi ed in particolare:

- circuiti di comando, segnalazione, allarme, intervento, richiusura;
- circuiti d’illuminazione e riscaldamento, ove esistano;
- circuiti di protezione e misura (relè di max corrente, di tensione, di terra, differenziali, contattori, amperometri, voltmetri, ecc.);
- morsetti e contatti disponibili in morsettiera;
- dispositivi di sorveglianza dell’isolamento (si devono anche verificare le distanze di isolamento e le linee di fuga a livello dei collegamenti e adattamenti realizzati in officina).

Per eseguire i controlli, oltre ai normali attrezzi meccanici, utilizzati per l’assemblaggio, sono necessari strumenti elettrici. Si raccomanda una taratura periodica per ottenere dei risultati affidabili. Gli strumenti generalmente usati sono:

- un tester o multimetro;
- il banco di prova (in AC e in DC che alimenti il quadro nella prova di funzionamento sotto tensione;
- la chiave dinamometrica (per controllare che siano state applicate le giuste coppie di serraggio sulle connessioni) e utensili vari.
