EN ISO 14119 Analisi della forza di tenuta degli interblocchi / Rev. 1.0 2025

ID 2191 | Rev. 1.0 23.06.2025 / Documento di approfondimento in allegato .docx/.pdf

Documento di approfondimento sulla forza di tenuta degli interblocchi in accordo alla norma tecnica EN ISO 14119:2025.

Tra le novità dell’edizione 2025 c’è il nuovo Allegato I che descrive come effettuare la prova per la forza di tenuta e la prova di resistenza all'impatto per i dispositivi di interblocco.

Il fabbricante del dispositivo di interblocco deve specificare la forza di tenuta massima F_ZH che il dispositivo di interblocco sopporta quando è chiuso. Tale forza, F_ZH, deve essere determinata in conformità all'Allegato I della EN ISO 14119:2025.

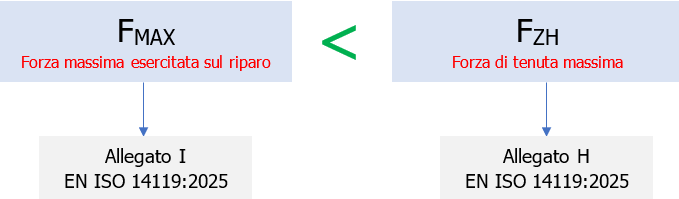

Il dispositivo di interblocco deve essere scelto in modo che la forza massima prevista esercitata sul riparo F_MAX (vedere Allegato H) non superi la forza di tenuta massima, F_ZH.

L’edizione 2025 sostituisce la EN ISO 14119:2013. Le principali novità della nuova edizione riguardano:

- integrazione dei dispositivi di interblocco a chiave intrappolata coperti della norma ISO/TS 19837:2018 “Sicurezza del macchinario - Dispositivo di interblocco a chiave intrappolata - Principi di progettazione e selezione”. Le chiavi intrappolate sono classificate come “dispositivi di interblocco di Tipo 5". La ISO/TS 19837:2018 è stata ritirata a Dicembre 2024;
- inclusione dei criteri di Fault Masking, fino ad ora coperti dalla norma ISO/TR 24119:2015 “Safety of machinery - Evaluation of the serial link for masking faults of interlocking devices associated with protections with potential free contacts”;
- test e procedure sono descritte nel nuovo allegato I;
- indicazioni specifiche per la Tabella 5: “Misure aggiuntive contro la disattivazione dei dispositivi di interblocco a seconda del tipo” (Tabella 6 del presente documento).

[...]

I.1.2 Valutazione

I.1.2.1 Generalità

In base alla forza di bloccaggio massima di test, F_TEST, misurata durante la prova, tenendo conto del fattore di sicurezza S, la forza di bloccaggio massima F_ZH viene determinata utilizzando la formula (I.1):

 (I.1)

dove S = 1,3.

I.1.2.2 Requisiti del dispositivo di prova

Velocità di trazione: costante (10 ± 0,25) mm/min.

I.1.2.3 Requisiti del dispositivo di misurazione della forza

Frequenza di campionamento: ≥10 Hz.

Precisione di misurazione della forza massima: ±2,5%.

Nota Per i dettagli della prova, vedere la norma DIN 33411-5:2023.

[...]

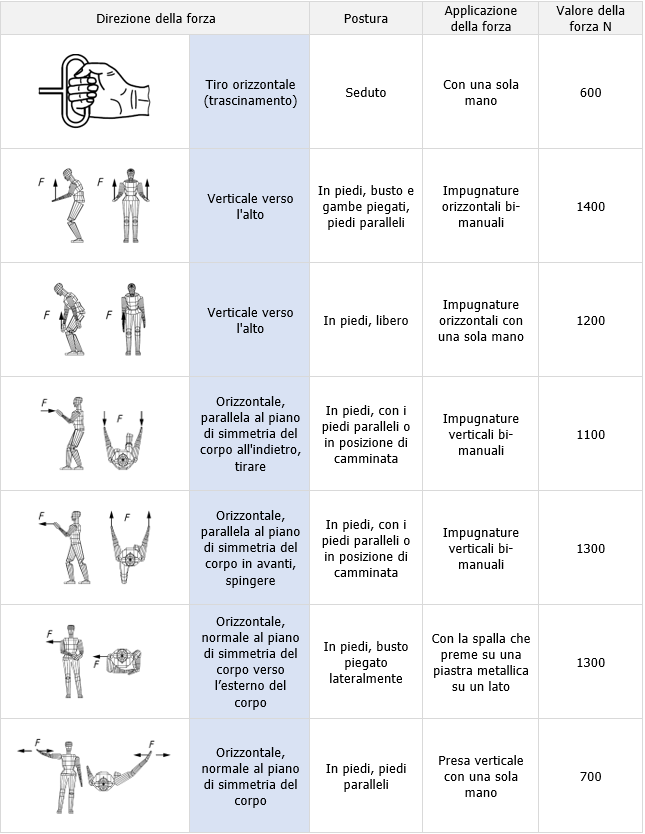

Allegato H Esempi di forze di azionamento statiche massime

Gli esempi nella Tabella H.1 possono fornire delle indicazioni per le forze di azionamento statico massime.

[...]

[...] Segue in allegato documento di approfondimento .docx/.pdf

Fonti
EN ISO 14119:2025
EN ISO 14119:2013
