UNI CEI TR 11798:2020 | Esempio classificazione ATEX distribuzione GAS naturale

- opere esistenti;
- ampliamenti o trasformazioni di opere esistenti;
- opere di nuova realizzazione.

Titolo XI - Protezione da atmosfere esplosive

Capo I Disposizioni generali

Articolo 287 - Campo di applicazione

1. Il presente Titolo prescrive le misure per la tutela della sicurezza e della salute dei lavoratori che possono essere esposti al rischio di atmosfere esplosive come definite all’articolo 288.
2. Il presente Titolo si applica anche nei lavori in sotterraneo ove è presente un’area con atmosfere esplosive, oppure è prevedibile, sulla base di indagini geologiche, che tale area si possa formare nell’ambiente.
3. Il presente Titolo non si applica:

a) alle aree utilizzate direttamente per le cure mediche dei pazienti, nel corso di esse;
b) all’uso di apparecchi a gas di cui al decreto del Presidente della Repubblica 15 novembre 1996, n. 661(N);
c) alla produzione, alla manipolazione, all’uso, allo stoccaggio ed al trasporto di esplosivi o di sostanze chimicamente instabili;
d) alle industrie estrattive a cui si applica il decreto legislativo 25 novembre 1996, n. 624(N);
e) all’impiego di mezzi di trasporto terrestre, marittimo, fluviale e aereo per i quali si applicano le pertinenti disposizioni di accordi internazionali tra i quali il Regolamento per il trasporto delle sostanze pericolose sul Reno (ADNR), l’Accordo Europeo relativo al trasporto internazionale di merci pericolose per vie navigabili interne (ADN), l’Organizzazione per l’Aviazione civile internazionale (ICAO), l’Organizzazione marittima internazionale (IMO), nonché la normativa comunitaria che incorpora i predetti accordi. Il presente Titolo si applica invece ai veicoli destinati ad essere utilizzati in atmosfera potenzialmente esplosiva.
…

Capo II - Obblighi del datore di lavoro

Articolo 289 - Prevenzione e protezione contro le esplosioni

1. Ai fini della prevenzione e della protezione contro le esplosioni, sulla base della valutazione dei rischi e dei principi generali di tutela di cui all’articolo 15, il datore di lavoro adotta le misure tecniche e organizzative adeguate alla natura dell’attività; in particolare il datore di lavoro previene la formazione di atmosfere esplosive.
2. Se la natura dell’attività non consente di prevenire la formazione di atmosfere esplosive, il datore di lavoro deve:

a) evitare l’accensione di atmosfere esplosive;
b) attenuare gli effetti pregiudizievoli di un’esplosione in modo da garantire la salute e la sicurezza dei lavoratori.

3. Se necessario, le misure di cui ai commi 1 e 2 sono combinate e integrate con altre contro la propagazione delle esplosioni e sono riesaminate periodicamente e, in ogni caso, ogniqualvolta si verifichino cambiamenti rilevanti.

Articolo 290 - Valutazione dei rischi di esplosione

1. Nell’assolvere gli obblighi stabiliti dall’articolo 17, comma 1, il datore di lavoro valuta i rischi specifici derivanti da atmosfere esplosive, tenendo conto almeno dei seguenti elementi:

a) probabilità e durata della presenza di atmosfere esplosive;
b) probabilità che le fonti di accensione, comprese le scariche elettrostatiche, siano presenti e divengano attive ed efficaci;
c) caratteristiche dell’impianto, sostanze utilizzate, processi e loro possibili interazioni;
d) entità degli effetti prevedibili.

2. I rischi di esplosione sono valutati complessivamente.
3. Nella valutazione dei rischi di esplosione vanno presi in considerazione i luoghi che sono o possono essere in collegamento, tramite aperture, con quelli in cui possono formarsi atmosfere esplosive.
…

Articolo 293 - Aree in cui possono formarsi atmosfere esplosive

1. Il datore di lavoro ripartisce in zone, a norma dell’ALLEGATO XLIX, le aree in cui possono formarsi atmosfere esplosive.
2. Il datore di lavoro assicura che per le aree di cui al comma 1 siano applicate le prescrizioni minime di cui all’ALLEGATO L.
3. Se necessario, le aree in cui possono formarsi atmosfere esplosive in quantità tali da mettere in pericolo la sicurezza e la salute dei lavoratori sono segnalate nei punti di accesso a norma dell’ALLEGATO LI e provviste di allarmi ottico/acustici che segnalino l’avvio e la fermata dell’impianto, sia durante il normale ciclo sia nell’eventualità di un’emergenza in atto.
…

Allegato XLIX

Ripartizione delle aree in cui possono formarsi atmosfere esplosive osservazione preliminare

Il sistema di classificazione che segue si applica alle aree in cui vengono adottati provvedimenti di protezione in applicazione degli articoli 258, 259, 262, 263.

1. Aree in cui possono formarsi atmosfere esplosive

Un’area in cui può formarsi un’atmosfera esplosiva in quantità tali da richiedere particolari provvedimenti di protezione per tutelare la sicurezza e la salute dei lavoratori interessati è considerata area esposta a rischio di esplosione ai sensi del presente titolo.
Un’area in cui non è da prevedere il formarsi di un’atmosfera esplosiva in quantità tali da richiedere particolari provvedimenti di protezione è da considerare area non esposta a rischio di esplosione ai sensi del presente titolo.
Le sostanze infiammabili e combustibili sono da considerare come sostanze che possono formare un’atmosfera esplosiva a meno che l’esame delle loro caratteristiche non abbia evidenziato che esse, in miscela con l’aria, non sono in grado di propagare autonomamente un’esplosione.

2. Classificazione delle aree a rischio di esplosione

Le aree a rischio di esplosione sono ripartite in zone in base alla frequenza e alla durata della presenza di atmosfere esplosive.

Il livello dei provvedimenti da adottare in conformità dell’ALLEGATO L, parte A, è determinato da tale classificazione.

Zona 0
Area in cui è presente in permanenza o per lunghi periodi o frequentemente un’atmosfera esplosiva consistente in una miscela di aria e di sostanze infiammabili sotto forma di gas, vapore o nebbia.

Zona 1
Area in cui la formazione di un’atmosfera esplosiva, consistente in una miscela di aria e di sostanze infiammabili sotto forma di gas, vapori o nebbia, è probabile che avvenga occasionalmente durante le normali attività.

Zona 2
Area in cui durante le normali attività non è probabile la formazione di un’atmosfera esplosiva consistente in una miscela di aria e di sostanze infiammabili sotto forma di gas, vapore o nebbia o, qualora si verifichi, sia unicamente di breve durata.

Zona 20
Area in cui è presente in permanenza o per lunghi periodi o frequentemente un’atmosfera esplosiva sotto forma di nube di polvere combustibile nell’aria.

Zona 21
Area in cui la formazione di un’atmosfera esplosiva sotto forma di nube di polvere combustibile nell’aria, è probabile che avvenga occasionalmente durante le normali attività.

Zona 22
Area in cui durante le normali attività non è probabile la formazione di un’atmosfera esplosiva sotto forma di nube di polvere combustibile o, qualora si verifichi, sia unicamente di breve durata.

Note:
1. Strati, depositi o cumuli di polvere combustibile sono considerati come qualsiasi altra fonte che possa formare un’atmosfera esplosiva.
2. Per “normali attività” si intende la situazione in cui gli impianti sono utilizzati entro i parametri progettuali.
3. Per la classificazione delle aree o dei luoghi si può fare riferimento alle norme tecniche armonizzate relative ai settori specifici, tra le quali:
- EN 60079-10 (CEI 31-30) “Classificazione dei luoghi pericolosi” e successive modificazioni.
- EN 61241-10 (CEI 31-66) “Classificazione delle aree dove sono o possono essere presenti polveri combustibili” e successive modificazioni.
e le relative guide:
- CEI 31-35 e CEI 31-56 “
e per l’analisi dei pericoli, valutazione dei rischi e misure di prevenzione e protezione, alla norma:
- EN 1127-1” Atmosfere esplosive. Prevenzione dell’esplosione e protezione contro l’esplosione. Parte 1:Concetti fondamentali e metodologia”.

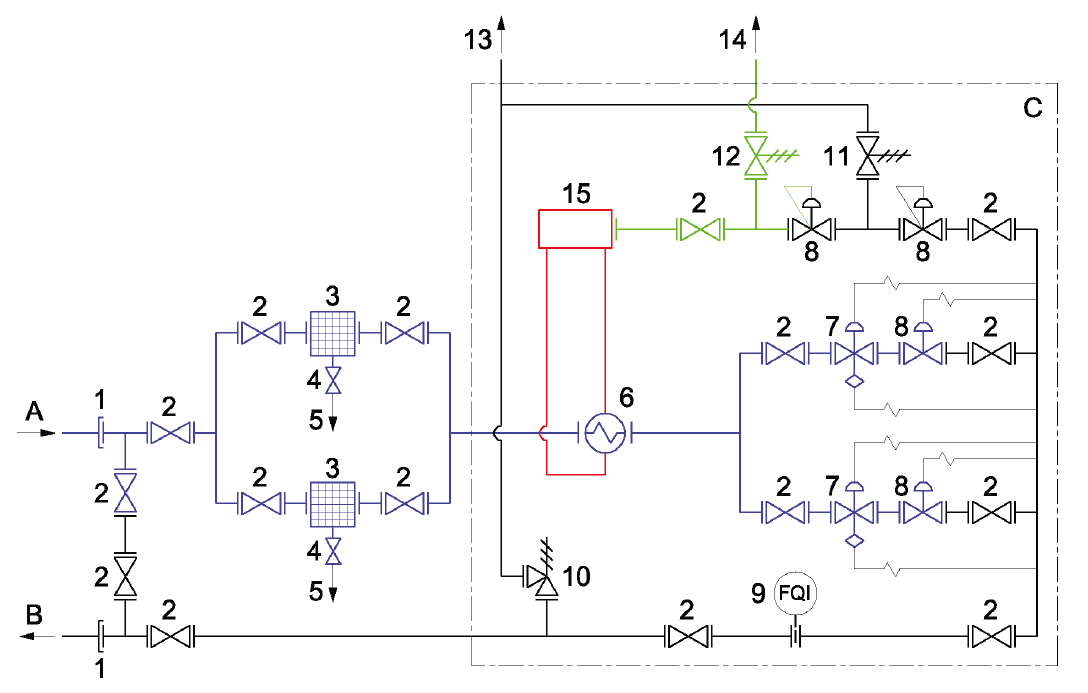

a) locale controllo e misura;
b) locale strumentazione;
c) locale caldaia;
d) aree esterne

- non è previsto l’impianto di odorizzazione perché il gas non è immediatamente impiegato per uso domestico e similare;

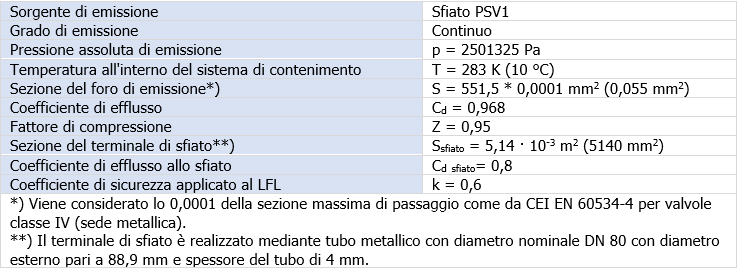

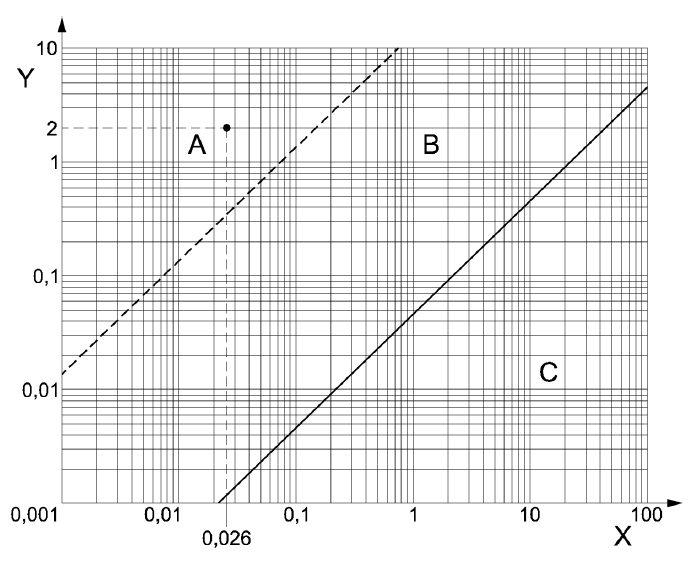

- gli sfiati di gas previsti nel funzionamento normale o in situazioni di aumento eccessivo della pressione regolata (es. intervento del dispositivo di scarico all’atmosfera), sono tutti convogliati all’esterno dei locali;
- le guarnizioni delle flange di accoppiamento dell’impianto di controllo sono di tipo spirometallico o metalloplastiche;
- gli spurghi dei filtri vengono eseguiti solo con valvole manuali in occasione degli interventi periodici di sorveglianza; le impurità raccolte vengono rimosse dall’impianto e smaltite secondo la regolamentazione vigente;
- l’impianto non è ordinariamente soggetto a vibrazioni e corrosioni.
