Controllo delle acque generatori di Vapore / Tabelle circolare ANCC 30/81

ID 18665 | 16.01.2023 / Documento completo in allegato

I generatori di Vapore sono soggetti a corrosione delle pareti delle parti metalliche interne a contatto con l’acqua. È quindi obbligatorio tenere un registro, con annotati i valori di alcuni parametri dell’acqua di alimento e dell’acqua di caldaia (ex circolare ANCC 30/81; UNI EN 12952-12 UNI EN 12952-10).

Per i Generatori di vapore in possesso inoltre dell’esonero ex art 43 DM 21/05/1974 deve essere tenuto e aggiornato il relativo registro dei controlli periodici.

Tabelle circolare ANCC 30/81

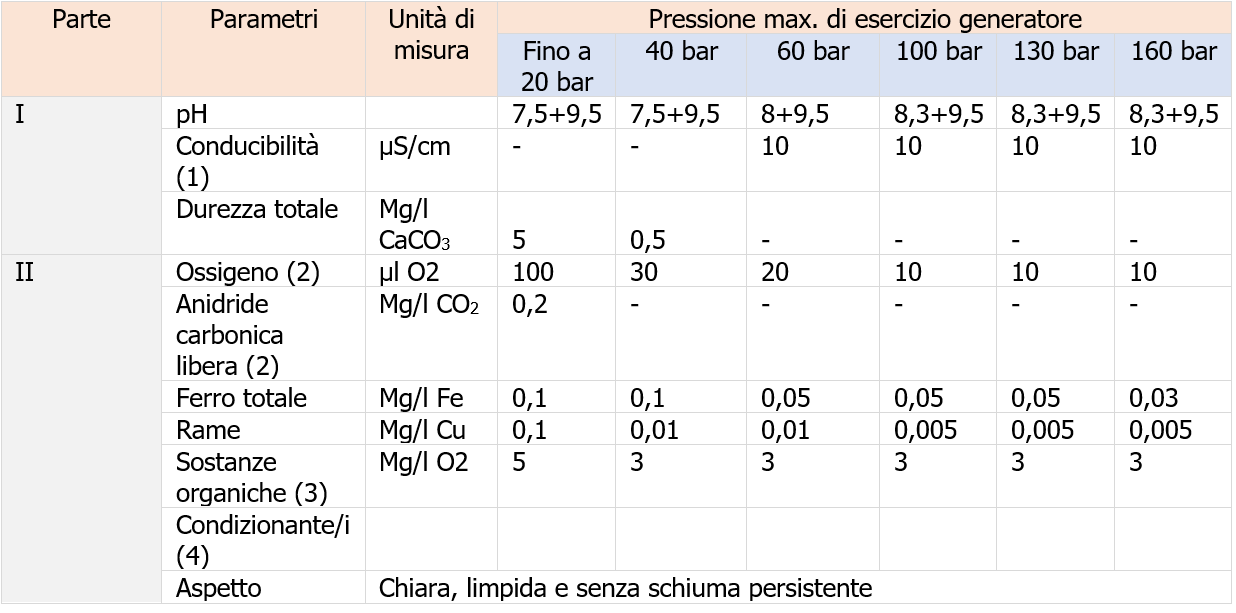

Tabella - Valore limite delle caratteristiche dell’acqua di alimento dei generatori a tubi da fumo e tipo Cornovaglia

1) I valori sono riferiti all’acqua di reintegro di generatori funzionanti in ciclo chiuso. I gas O2 e CO2 vengono in gran parte allontanati attraverso gli sfiati dell’aria previsti nei punti alti dell’impianto di distribuzione; sono comunque opportuni un adeguato trattamento e condizionamento chimico.
(2) Questi valori sono validi presupponendo la presenza di un degassatore termico. In assenza del degassatore, è opportuno comunque elevare la temperatura dell’acqua contenuta nel serbatoio ad almeno 80°C onde ridurre il tenore di gas disciolti (O2 e CO2).
(3) Per i generatori di vapore che usufruiscono dell’esonero previsto dall’art. 43 del DM 21.5.74 e relativa specifica tecnica applicativa – regola E.2 E.3 della raccolta E. nonché per i generatori di vapore con piastre tubiere piane e fondi piani senza risvolto saldati d’angolo – capitolo 1.R della raccolta VSG e circ. n. prot.47351 dell’1.12.7 – il valore della durezza totale non deve essere – in ogni caso e senza possibilità di deroga – superiore a 5.

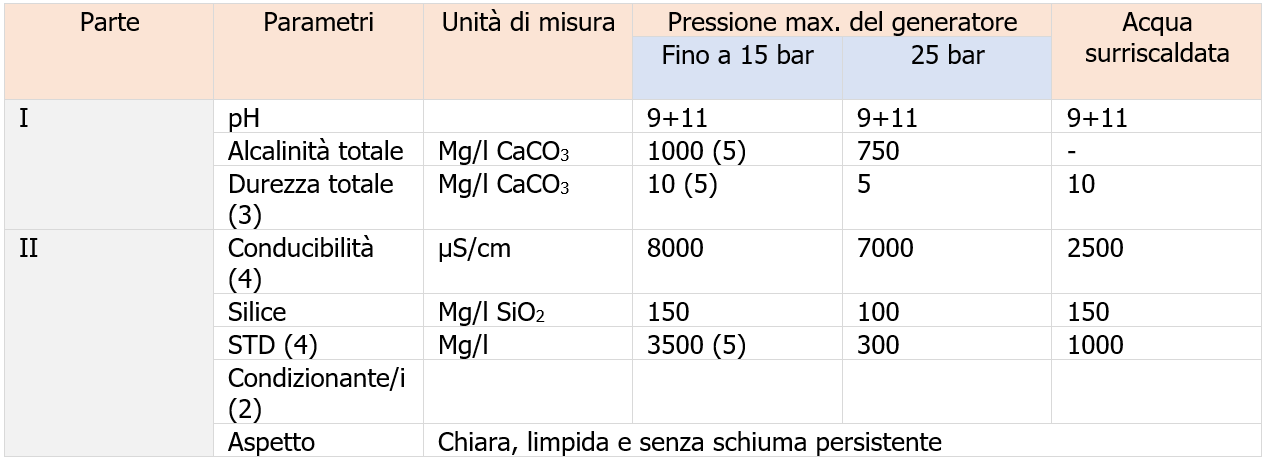

Tabella - Valore limite delle caratteristiche dell’acqua di esercizio dei generatori a tubi da fumo e tipo Cornovaglia

(1) Per mantenere nel generatore i valori dei parametri alcalinità, silice entro i limiti prescritti o raccomandati, è necessario effettuare uno spurgo, possibilmente continuo del generatore.
I valori delle concentrazioni nell’acqua di alimento e del generatore sono legati con lo spurgo continuo della seguente relazione: S%= 100+ Ca/Ce
S%= entità dello spurgo in percento rispetto all’acqua introdotta nel generatore.
Ca= concentrazione reale di un determinato sale o ione nell’acqua di alimento
Ce= concentrazione massima ammessa nel generatore per lo stesso sale.
(2) La corretta gestione presuppone normalmente l’impiego di condizionante/i i cui dosaggi e limiti sono in relazione alla natura e alle caratteristiche degli stessi.
(3) Determinata sul campione filtrato.
(4) I due parametri hanno lo stesso significato fisico: i valori però sono correlabili solo se si conosce la composizione chimica dell’acqua.
(5) Per i generatori di vapore specificati nel punto (3) della prima tabella il valore della durezza totale non deve essere - in ogni caso e senza possibilità di deroghe – superiore a 5 ed analogamente i valori dell’alcalinità totale e dei STD non devono essere superiori ai valori indicati nella medesima tabella.

Tabella - Valori limite delle caratteristiche dell’acqua di alimento dei generatori a tubi di acqua con pressione fino a 160 bar

[..]

Tabella - Valori limite delle caratteristiche dell’acqua di esercizio dei generatori a tubi di acqua con pressione fino a 160 bar

[..]

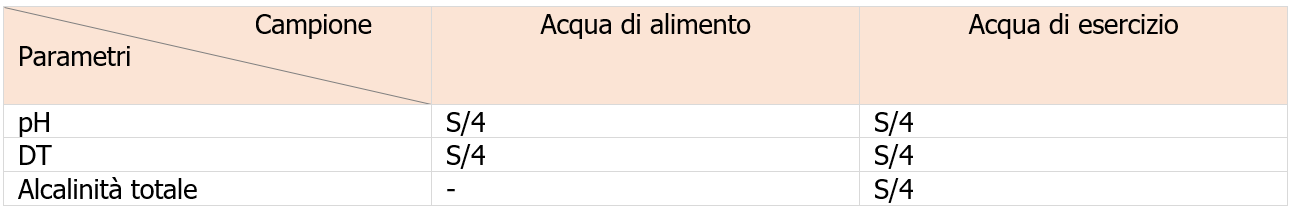

Tabella - Frequenza delle analisi dell’acqua dei generatori a tubi di fumo e tipo Cornovaglia

S/4= 4 volte la settimana con corredi analitici anche non strumentali
Note: controllare visivamente nei ritorni di condensa potenzialmente inquinabili l’eventuale presenza di sostanze oleose.
- E’ buona norma specialmente in condizioni di esercizio variabili sottoporre, con frequenza mensile, un campione significativo delle acque di alimento e di esercizio, ad analisi completa.
- Nel caso di più generatori alimentati in parallelo non è necessario ripetere le analisi dell’acqua di alimento per ciascuno dei generatori.

Tabella - Frequenza delle analisi dell’acqua di alimento dei generatori a tubi d’acqua con pressione fino a 160 bar

...segue in allegato
