EN ISO 13849-1 Sicurezza dei Sistemi di Comando

ID 175 | | Visite: 28068 | Prodotti Marcatura CEPermalink: https://www.certifico.com/id/175

EN ISO 13849 1 2022

EN ISO 13849-1 Sicurezza dei Sistemi di Comando Ed. 7.0 2022

Ed. 7.0 Maggio 2022

La progettazione e costruzioni di una macchina sicura prevede che vengano identificati tutti i possibili pericoli a cui sono esposti gli operatori della macchina stessa.

Nel caso il rischio venga ridotto attraverso un sistema di controllo, entra in gioco la norma EN ISO 13849‑1 che fornisce un modello di valutazione della bontà di tale sistema. In questo modo, dato un rischio di un determinato livello è possibile utilizzare una funzione di sicurezza di pari livello o superiore (vedi Figura 1).

EN ISO 13849-1:2015 Safety of machinery - Safety-related parts of control systems - Part 1: General principles for design

Entrata in vigore: il 23 dicembre 2015

Recepita in Italia con la “UNI EN ISO 13849-1:2016 Sicurezza del macchinario - Parti dei sistemi di comando legate alla sicurezza - Parte 1: Principi generali per la progettazione” ed entrata in vigore il 28 gennaio 2016.

La norma è armonizzata per la Direttiva macchine 2006/42/CE e l'applicazione è "Presunzione di Conformità" al RESS 1.2.1 dell'Allegato 1 della stessa (Allegato ZA).

La norma EN ISO 13849‑1 fornisce al costruttore un metodo iterativo per valutare se i rischi di una macchina possono essere limitati ad un livello residuo accettabile mediante l’impiego di adeguate funzioni di sicurezza. Il metodo adottato prevede, per ogni rischio, un ciclo di ipotesi-analisi-validazione alla fine del quale si deve poter dimostrare che ogni funzione di sicurezza prescelta è adeguata al relativo rischio in esame.

Il primo passo consiste quindi nella valutazione del livello di prestazione richiesto da ogni funzione di sicurezza. La EN ISO 13849‑1 utilizza un grafico per l’analisi del rischio di una funzione di una macchina (vedi Figura 2) determinando, in funzione del rischio, anziché una categoria di sicurezza richiesta, un livello di prestazione richiesto o PLr (Required Performance Level) per la funzione di sicurezza che andrà a proteggere quella parte di macchina.

Il costruttore del macchinario, partendo dal punto 1 del grafico e rispondendo alle domande S, F e P identificherà il PLr per la funzione di sicurezza in esame. Dovrà poi realizzare un sistema per proteggere l’operatore della macchina che abbia un livello di prestazione PL uguale o migliore di quello richiesto.

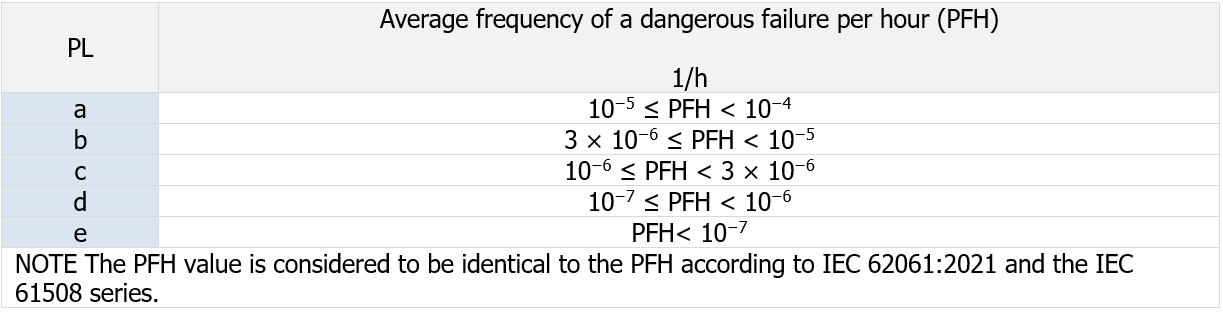

I PL sono classificati in cinque livelli, da PLa PLe (vedi Tabella 1) al crescere del rischio ed ognuno di essi identifica un ambito numerico di probabilità media di guasto pericoloso per ora. Ad esempio PLd indica che la probabilità media di guasti pericolosi per ora è compresa tra 1x10-6 e 1x10-7 ovvero all’incirca 1 guasto pericoloso mediamente ogni 100-1000 anni.

cm16 Figura 1

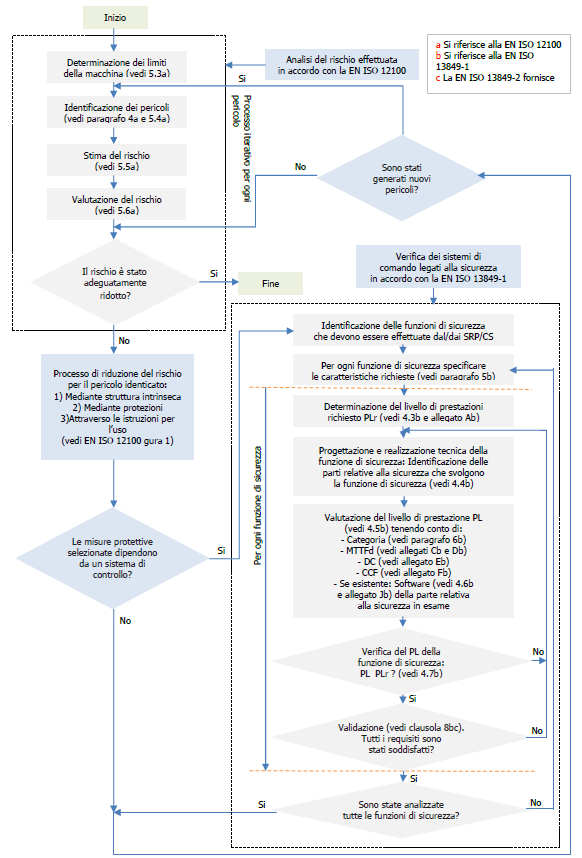

Figura 1 - L’analisi dei rischi

cm16 Figura 2

Legenda

1 Punto di partenza per la valutazione del contributo alla riduzione del rischio dato dalle funzioni di sicurezza
Basso contributo alla riduzione del rischio
Alto contributo alla riduzione del rischio
PLr Livello di prestazioni richiesto
Gravità del danno
S1 Leggero (danno normalmente reversibile)
S2 Serio (danno normalmente irreversibile o morte)
Frequenza e/o esposizione al rischio
F1 Da rara a poco frequente e/o con breve tempo di esposizione
F2 Da frequente a continua e/o con lungo tempo di esposizione
Possibilità di evitare il rischio o di limitare il danno
P1 Possibile in certe condizioni
P2 Scarsamente possibile

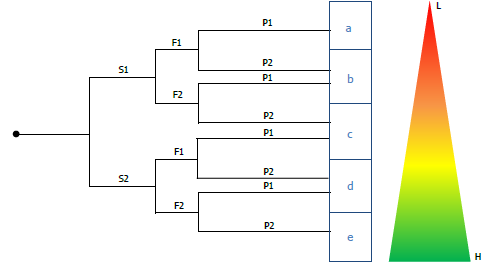

Figura 2 - Grafico del rischio per determinare il PLr richiesto per la funzione di sicurezza (tratto da EN ISO 13849-1, figura A.1)

cm16 Tabella 1 PL

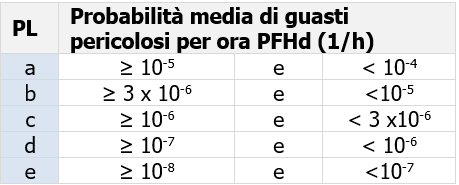

Tabella 1 - Livelli PL

Indice (in rosso le novità)

00. EN ISO 13849 Sicurezza Sistemi di Comando - Rev. 7.0 2022 Dettagli Versione
01. Sicurezza sistemi comando Rev. 7.0
03. Formazione EN ISO 13849
04. PLok - Esempi di calcolo del Performance Level PL EN ISO 13849-1 Rev. 2.0 2022
05. EN ISO 13849-1 2015 Allegato C Rev. 1.0 2022
06. EN ISO 13849-1 2015 Allegato D Rev. 1.0 2022
07. Esempio di calcolo
08. Sistema 2.0.8

ISBN: 978-88-98550-05-0
Edizione: 7.0
Anno: 2022
Formato: .ppt/.pdf/.exe/.ssm
Struttura: Adobe Portfolio.pdf
Tipo: Guida Tecnica
Livello tecnico: *****/*****
Pagine: 400+
Dimensioni: 70 Mb

Download Demo e Acquisto

ACQUISTO ONLINE

Se acquisti online, hai a disposizione gli aggiornamenti rilasciati per 1 anno dalla data di acquisto.
I nostri prodotti in formato software, acquistati online, a seguito di aggiornamenti relativi sia a nuove funzionalità/contenuti introdotti che ad evoluzioni normative, sono resi disponibili ai Clienti nell'ultima Release di uscita nella propria Area Riservata.
Comunicazioni dirette previste al riguardo.

DescrizioneLinguaDimensioneDownloads
Scarica questo file (EN ISO 13849 Sicurezza Sistemi di Comando - Info.pdf)EN ISO 13849 Sicurezza Sistemi di Comando - Info
CM16 Ed. 7.0 2022
IT338 kB25
Scarica questo file (00. CM16 EN ISO 13849 Sicurezza Sistemi di Comando - Info 6.0 2016.pdf)EN ISO 13849 Sicurezza Sistemi di Comando - Info
CM16 Ed. 6.0 2016
IT336 kB1255
Scarica questo file (00. CM16 EN ISO 13849 Sicurezza Sistemi di Comando - Info.pdf)EN ISO 13849 Sicurezza Sistemi di Comando - Info
CM16 Ed. 5.0 2016
IT335 kB1459
Scarica questo file (CM16 EN ISO 13849 Sicurezza Sistemi di Comando - Info.pdf)EN ISO 13849 Sicurezza Sistemi di Comando - Info
CM16 Ed. 4.0 2015
IT208 kB1585
