Guida normativa quadri elettrici | CEI 121-5:2026

Guida normativa quadri elettrici | CEI 121-5:2026

ID 9668 | Rev. 2.0 del 30 Luglio 2026 / Documento completo in allegato

Il Documento, estratto dalla Guida CEI 121-5:2026, fornisce una guida alle norme e alla legislazione applicabile ai quadri elettrici di bassa tensione, in relazione alle Figure che hanno la responsabilità dell'applicazione delle normative e alla definizione delle loro competenze. La Guida CEI 121-5 riporta vari esempi di procedure tecnico-amministrative per un quadro elettrico in relazione a quale soggetto competono gli obblighi di cui al Decreto Ministeriale 37/08 e quelli delle Direttive BT, EMC, ATEX.
________

Update Rev. 2.0 del 30 Luglio 2026

Guida CEI 121-5:2026
Guida alla normativa applicabile ai quadri elettrici di bassa tensione e riferimenti legislativi

La presente Guida fornisce i criteri per facilitare la corretta applicazione della normativa dei quadri di bassa tensione ed evidenzia gli aspetti principali e/o critici per l'applicazione delle Norme. La Guida è rivolta a tutti gli operatori del settore: committenti, progettisti, costruttori, installatori, verificatori e utilizzatori.

Essa non ha lo scopo di sostituire le Norme considerate, che rimangono i documenti di riferimento fondamentali.

Sono prese in considerazione le tematiche legislative riguardanti i quadri di bassa tensione, evidenziati i principali cambiamenti introdotti dalle ultime edizioni pubblicate delle Norme della serie CEI EN IEC 61439 ed aggiornati di conseguenza i due esempi di realizzazione di quadri di distribuzione con la relativa documentazione necessaria per la progettazione, costruzione, realizzazione, verifica e messa in servizio dei quadri (fronte quadro, schemi, dati di ingresso, dichiarazioni di conformità, verifiche di progetto con i calcoli per la verifica delle sovratemperature ed il collaudo del quadro). Infine, sono indicate le istruzioni per la messa in servizio e la manutenzione.

La Guida segue l'impostazione della serie di Norme CEI EN IEC 61439 e dedica spazio anche alle altre Norme del Sottocomitato 121B del CEI relative agli involucri vuoti, all'arco interno e alla prova di riscaldamento, oltre alla Norma CEI 23-51 sui quadri di distribuzione per impianti domestici e alla Norma CEI EN 60204-1 sull'equipaggiamento elettrico delle macchine per le prescrizioni che contiene sui quadri per macchina. È stato poi aggiunto un capitolo sulla progettazione ed installazione dei quadri di bassa tensione in ambienti soggetti a rischio sismico, in accordo alla Guida CEI 0-23.

Sono inoltre riportate informazioni relative al mercato nordamericano e una serie di quesiti con relativa risposta. La presente Guida sostituisce completamente la Guida CEI 121-5 (2015-07) e successive Varianti

[...]

Conformità Impianti

Il Decreto Ministeriale 37/08 (“Regolamento concernente l’attuazione dell’articolo 11-quaterdecies, comma 13, lettera a) della legge n. 248 del 2 dicembre 2005, recante il riordino delle disposizioni in materia di attività di installazione degli impianti all’interno degli edifici”) impone all’installatore di sottoscrivere, per ogni impianto realizzato, una dichiarazione di conformità dell’impianto alla regola d’arte; l’installatore è tenuto obbligatoriamente ad allegare alla dichiarazione di conformità una relazione che individui le tipologie dei materiali utilizzati.

Dovendo realizzare impianti secondo la regola d’arte, è conveniente per l’installatore fare riferimento a quanto previsto dalle Norme CEI, sia per quanto riguarda la concezione e la realizzazione impiantistica, sia per quanto riguarda i vari componenti utilizzati. Ciò in virtù dell’Art. 2 della Legge 186 del 1° marzo 1968, secondo il quale:
“I materiali, le apparecchiature, i macchinari, le installazioni e gli impianti elettrici ed elettronici realizzati secondo le Norme del CEI si considerano costruiti a regola d’arte.”

Per quanto riguarda i quadri di bassa tensione, la Norma di riferimento è costituita dalla parte specifica di prodotto della serie CEI EN IEC 61439 in funzione della tipologia di quadro a cui ci si riferisce. La parte specifica deve essere letta congiuntamente con le prescrizioni della Parte 1.

Per i quadri di potenza (Power Center, Quadri di Distribuzione Secondaria, Motor Control Center, ecc.) la Norma specifica è la CEI EN IEC 61439-2: “Apparecchiature assiemate di protezione e di manovra per bassa tensione (quadri BT) - Parte 2: Quadri di potenza”.

L’insieme delle due Norme ha identificato gli aspetti del progetto e di prova per ciò che concerne l’industrializzazione del prodotto e le prove da effettuare per garantirne le prestazioni. I quadri elettrici possono essere prodotti complessi che devono essere adeguati all’impianto in cui sono installati, per cui le loro caratteristiche e prestazioni variano in funzione della condizione di servizio e del tipo di applicazione alla quale sono destinati.

Per questa ragione i costruttori devono realizzare prodotti aventi caratteristiche tecniche talvolta molto specifiche; l’applicazione della Norma CEI EN IEC 61439-1 (e della parte specifica di prodotto) richiede la verifica di molti prototipi, cosicché le varie configurazioni possono essere adeguatamente combinate per un utilizzo il più possibile flessibile ed essere facilmente riconducibili ai prototipi di riferimento.

[...]

Sintesi normativa

Nelle Tabelle 1 e 2 le norme e principali Leggi e Direttive che interessano i quadri elettrici, inoltre in Tabella 3 riporta importanti definizioni e suddivisioni di competenze previste dalla Norma CEI EN 61439-1.

Tabella 1 - Norme e tipologie di quadri

[...]

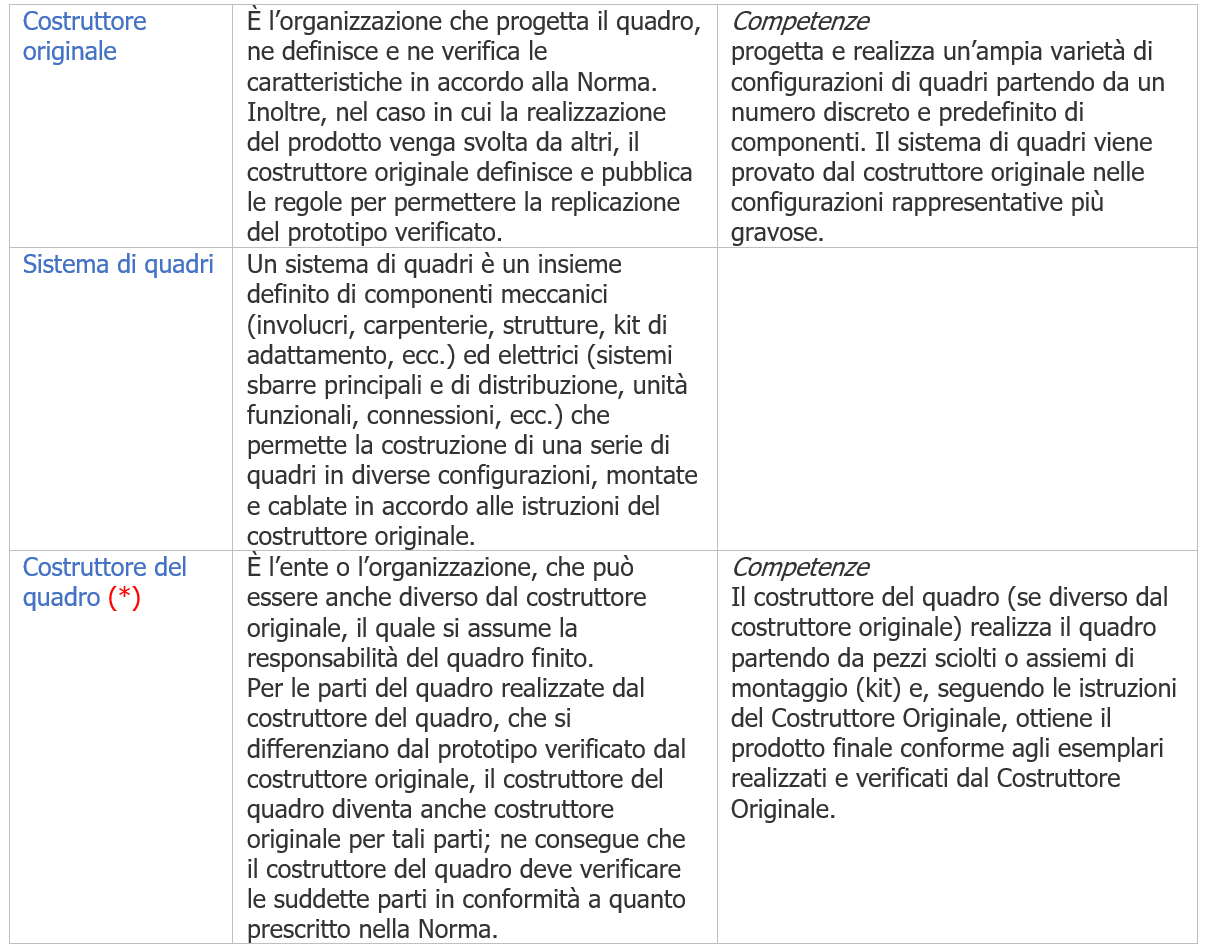

Tabella 3 - Definizione e suddivisione delle competenze
