EN ISO 13855 Posizionamento dei mezzi di protezione CN09

UNI EN ISO 13855:2025 Posizionamento dei mezzi di protezione Rev. 1.0 2025

Rev. 1.0 del 17.03.2025

Documento di approfondimento sul posizionamento dei mezzi di protezione in accordo alla nuova norma tecnica UNI EN ISO 13855:2025.

La nuova edizione della norma è più ampia e complessa della precedente a partire dalla formula per il calcolo della distanza minima di sicurezza:

S = (K x T) + D_DS + Z

S descrive la distanza di separazione tra la protezione e la zona pericolosa [mm].

K definisce la velocità di avvicinamento 2000 [mm/s] o 1600 [mm/s], a seconda dell'applicazione.

T è in questa nuova edizione il tempo di risposta della funzione di sicurezza del sistema dopo che la parte interessata del corpo è entrata nel campo protetto [ms]. Come calcolare il tempo di risposta del sistema T è descritto al capitolo 5.4 "Tempo di risposta complessivo del sistema T".

D_DS descrive la distanza di raggiungimento associata a un dispositivo di protezione in millimetri.

Z è un fattore di distanza supplementare, ad esempio dovuto a imprecisioni di misurazione o usura del sistema di arresto [mm].

Nella nuova edizione della UNI EN ISO 13855:2025 sono presenti, inoltre, molte nuove definizioni:

La norma, al momento della pubblicazione di questo documento, è in attesa di armonizzazione per la Direttiva macchine 2006/42/CE. Verificare l'avvenuta armonizzazione nell'elenco aggiornato delle norme armonizzate.

[...]

[...]

Linea guida per stabilire la posizione dei dispositivi di protezione in accordo alla norma tecnica UNI EN ISO 13855:2025 ed esempio di calcolo

INDICE

PREMESSA

CASO 1 - AVVICINAMENTO ORTOGONALE
1. Determinare l'angolo di avvicinamento alla zona di rilevamento
2. Determinare il piano di riferimento P_R
3. Considerazioni sulle dimensioni minime per rilevare l'accesso dell'intero corpo
4. Considerazioni sulla capacità di rilevamento efficace dei dispositivi di protezione sensibili d_e
5. Fattori aggiuntivi da considerare per il raggiungimento della zona pericolosa da sopra la zona di rilevamento D_DO e da sotto D_DU
6. Calcolo della distanza di separazione S

CASO 2 - AVVICINAMENTO PARALLELO
1. Determinare l'angolo di avvicinamento alla zona di rilevamento
2. Considerazioni sulle dimensioni minime per rilevare l'accesso dell'intero corpo
3. Considerazioni sulla capacità di rilevamento efficace dei dispositivi di protezione sensibili d_e
4. Fattori aggiuntivi da considerare per il raggiungimento della zona pericolosa da sopra la zona di rilevamento D_DO e da sotto D_DU
5. Calcolo della distanza di separazione S

CONSIDERAZIONI SUL FATTORE DI DISTANZA SUPPLEMENTARE Z

CONSIDERAZIONI SUL FATTORE T

ESEMPIO DI CALCOLO
1. Premessa
2. Determinare il valore di D_DT
3. Determinare i valori di D_DO e D_DU
4. Calcolo di S

[...]

PREMESSA

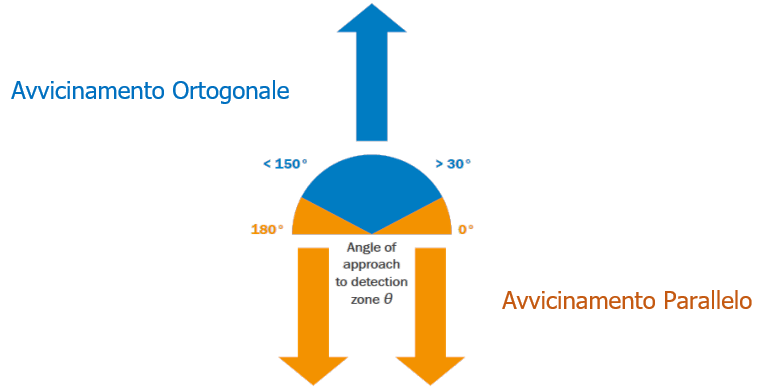

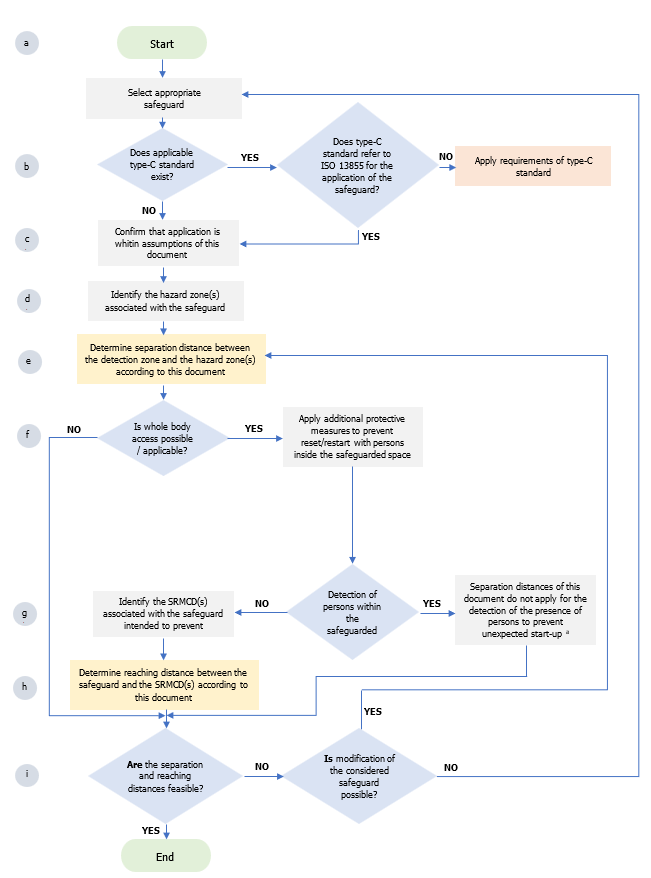

In accordo alla UNI EN ISO 13855:2025 è possibile distinguere due casi per il calcolo della distanza di separazione dal dispositivo di protezione alla zona pericolosa. I due casi vengono distinti in base all'angolo di avvicinamento alla zona di rilevamento stabilito in base alla posizione del dispositivo di protezione.

Ovvero:
- avvicinamento ortogonale;
- avvicinamento parallelo.

Questa guida/esempio non vuole essere esaustiva di tutti i casi trattati dalla norma UNI EN ISO 13855:2025. Per situazioni non riportate in questo documento fare riferimento alla norma tecnica.

Questa guida fornisce un esempio di calcolo di applicazione della norma UNI EN ISO 13855:2025 e pertanto non è esaustiva di tutti i casi trattati dalla norma stessa. Per situazioni non riportate in questo documento fare riferimento alla norma tecnica.

[...]

CASO 1 - AVVICINAMENTO ORTOGONALE

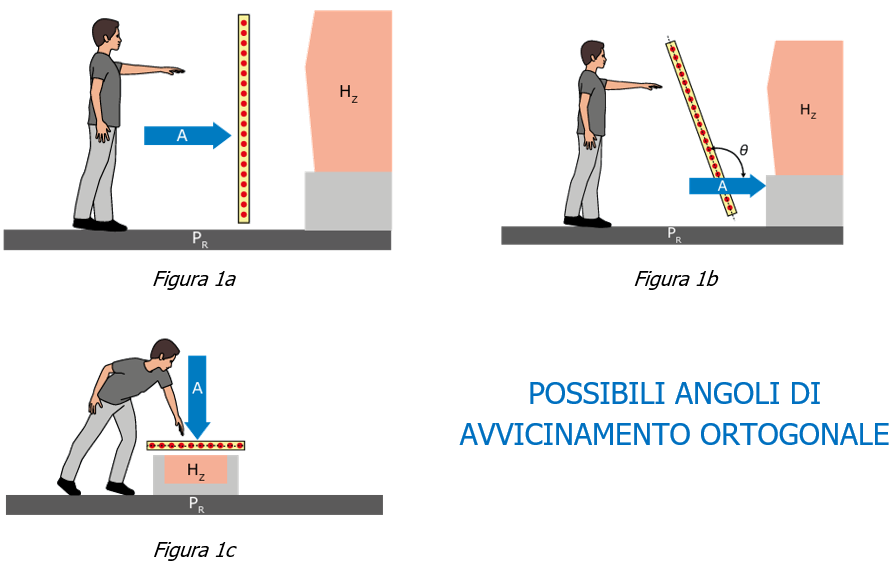

1. Determinare l'angolo di avvicinamento alla zona di rilevamento

In questo caso il dispositivo di protezione viene installato ortogonalmente al piano di riferimento.

[...]

ESEMPIO DI CALCOLO

1. Premessa

Calcolare la distanza minima, S, per l'installazione delle protezioni elettro-sensibili montate verticalmente tenendo in considerazione un avvicinamento orizzontale alla zona pericolosa.

La macchina ha un tempo di arresto complessivo del sistema di 250 ms (T).

In base alle istruzioni del Fabbricante possiamo considerare un ulteriore fattore di distanza Z_G causato da errori di misurazione pari a 100 mm.

L'altezza della zona di pericolo (rulli) al di sopra del piano di riferimento è di 800 mm.

d_e = 80 mm

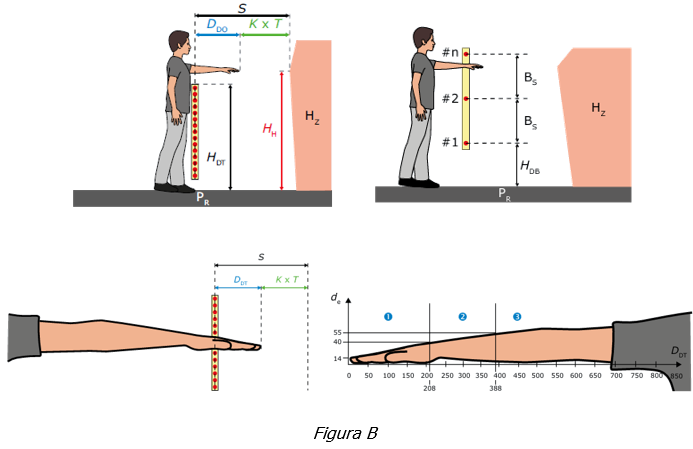

2. Determinare il valore di D_DT

Si tratta di un'applicazione industriale pertanto avremo H_DT (min) = 900 mm e H_DB (max) = 300 mm con d_e = 80 mm ≤ 120 mm al fine di impedire l'accesso con braccia e dita ed il raggiungimento della zona pericolosa.

[...]

Elaborato Certifico Srl - IT/EN Rev. 1.0 2025

Fonti:
UNI EN ISO 13855:2025
Direttiva macchine 2006/42/CE
