Attrezzature provvisionali / Legislazione e Norme tecniche - Rev. 0.0 Dicembre 2024
ID 22992 | 08.12.2024 / Documento completo in allegato
Per attrezzature provvisionali / opere provvisionali (*) si intendono quelle attrezzature / opere che servono nei cantieri per la realizzazione dei lavori e che hanno quindi una durata temporale limitata.
Le attrezzature provvisionali sono state classificate in sei gruppi che comprendono anche reti di sicurezza e parapetti provvisori normalmente identificati come dispositivi di protezione collettiva:
- Ponteggi
- Trabattelli
- Reti di sicurezza e parapetti provvisori
- Casseforme
- Strutture ed attrezzature di sostegno
- Attrezzature per la protezione degli scavi

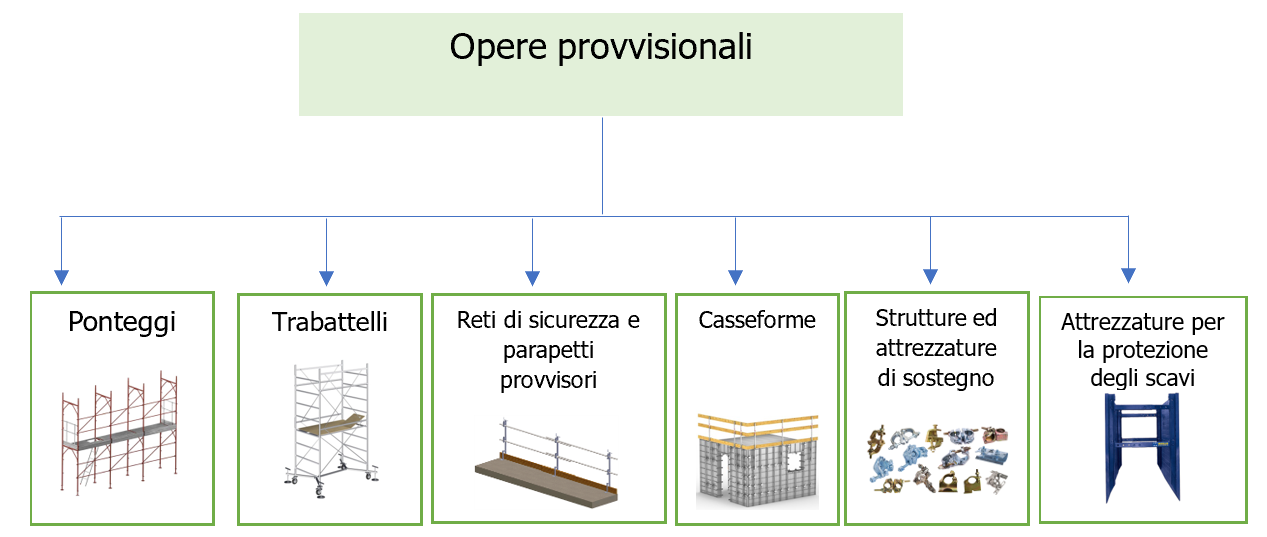

Figura 1 - Classificazione opere provvisionali
(*) la definizione:
- opere provvisionali: secondo la legislazione
- attrezzature provvisionali: secondo le norme tecniche
Può essere considerata equivalente, salvo casi specifici.
Definizione di opere provvisionali:
..."strutture ed opere provvisorie indipendenti dalla struttura del fabbricato e che non faranno parte dell’opera compiuta"...
Requisiti
Le opere provvisionali devono essere allestite con buon materiale ed a regola d’arte, proporzionate e idonee allo scopo; devono essere conservate in efficienza per la intera durata del lavoro.
Art. 112 - Idoneità delle opere provvisionali
1. Le opere provvisionali devono essere allestite con buon materiale ed a regola d'arte, proporzionate ed idonee allo scopo; esse devono essere conservate in efficienza per la intera durata del lavoro.
2. Prima di reimpiegare elementi di ponteggi di qualsiasi tipo si deve provvedere alla loro verifica per eliminare quelli non ritenuti più idonei ai sensi dell'Allegato XIX.
Nei lavori in quota devono essere adottate, seguendo lo sviluppo dei lavori stessi, adeguate impalcature o ponteggi o idonee opere provvisionali o comunque precauzioni atte ad eliminare i pericoli di caduta di persone e di cose.
Art. 122 - Ponteggi ed opere provvisionali
1. Nei lavori in quota, devono essere adottate, seguendo lo sviluppo dei lavori stessi, adeguate impalcature o ponteggi o idonee opere provvisionali o comunque precauzioni atte ad eliminare i pericoli di caduta di persone e di cose conformemente ai punti 2, 3.1, 3.2 e 3.3 dell'allegato XVIII.
Il montaggio e lo smontaggio delle opere provvisionali devono essere eseguiti sotto la diretta sorveglianza di un preposto ai lavori.
Art. 123 - Montaggio e smontaggio delle opere provvisionali
1. Il montaggio e lo smontaggio delle opere provvisionali devono essere eseguiti sotto la diretta sorveglianza di un preposto ai lavori.
Oltre che per i ponteggi (alti più di 20 m e quelli per i quali nella relazione di calcolo non sono disponibili le specifiche configurazioni strutturali utilizzate con i relativi schemi di impiego) è richiesto il progetto (firmato da un ingegnere o da un architetto) anche per le opere provvisionali, costituite da elementi metallici o non, oppure di notevole importanza e complessità in rapporto alle loro dimensioni ed ai sovraccarichi. Il progetto deve comprendere il calcolo di resistenza e stabilità.
Copia dell’autorizzazione ministeriale e copia del progetto e dei disegni esecutivi devono essere tenute ed esibite, a richiesta degli organi di vigilanza, nei cantieri in cui vengono usati i ponteggi e le opere provvisionali.
[...] Segue in allegato
Norme tecniche
Ponteggi
UNI EN 74-1:2022 Giunti, spinotti e basette per l'utilizzo in strutture di sostegno per opere permanenti e ponteggi - Parte 1: Giunti per tubi - Requisiti e procedimenti di prova
La norma specifica per i giunti ortogonali, i giunti girevoli, i giunti a manicotto e i giunti paralleli:
- i materiali;
- i requisiti di progetto;
- le classi di resistenza con differenti parametri strutturali inclusi valori di resistenza e di rigidezza;
- i procedimenti di prova;
- la verifica e fornisce
- le raccomandazioni per il controllo durante la produzione.
UNI EN 74-2:2022 Giunti, spinotti e basette per l'utilizzo in strutture di sostegno per opere permanenti e ponteggi - Parte 2: Giunti speciali - Requisiti e procedimenti di prova
La norma specifica:
- i materiali,
- i requisiti di progetto,
- i valori specificati di resistenza e di rigidezza che un giunto deve ottenere quando sottoposto a prova,
- i procedimenti di prova e verifica, per i seguenti giunti speciali:
- mezzi giunti a vite e a cuneo, giunti a manicotto con perni a taglio, giunti di riduzione ortogonali e giunti di riduzione girevoli.
Essa fornisce raccomandazioni per il controllo durante la produzione.
UNI EN 74-3:2007 Giunti, spinotti e basette per l'utilizzo in strutture di sostegno per opere permanenti e ponteggi - Parte 3: Basette piane e spinotti - Requisiti e procedimenti di prova
La presente norma è la versione ufficiale della norma europea EN 74-3 (edizione aprile 2007). La norma specifica per basette piane e sagomate e spinotti sciolti da utilizzare con tubi con diametro di 48,3 mm in ponteggi e strutture di sostegno per opere permanenti:
- materiali,
- requisiti di progetto,
- procedimenti di prova,
- verifica.
UNI EN 12810-1:2004 - Ponteggi di facciata realizzati con componenti prefabbricati - Parte 1: Specifiche di prodotto.
La norma specifica i requisiti prestazionali e i requisiti generali del progetto strutturale e la valutazione di sistemi di ponteggio di facciata prefabbricati.
I ponteggi di facciata sono destinati ad essere utilizzati collegati alla facciata con ancoraggi.
I sistemi di ponteggio sono classificati in base a sei criteri.
La norma è limitata a sistemi di ponteggio di facciata aventi montanti di acciaio o lega di alluminio e altri elementi di questi stessi materiali o materiali derivati dal legno.
La norma dovrebbe essere consultata congiuntamente alla UNI EN 12811-1, alla UNI EN 12811-2, alla UNI EN 12811-3 e alla UNI EN 12810-2 che specificano alcuni dei requisiti.
La norma è stata confermata a gennaio 2019.
UNI EN 12810-2:2004 - Ponteggi di facciata realizzati con componenti prefabbricati - Parte 2: Metodi particolari di progettazione strutturale.
La norma definisce le regole per la progettazione e l’analisi strutturale dei sistemi di ponteggi di facciata attraverso calcoli e prove in conformità con la UNI EN 12810-1.
La norma è stata confermata a gennaio 2019.
UNI EN 12811-1:2004 - Attrezzature provvisionali di lavoro - Parte 1: Ponteggi - Requisiti prestazionali e progettazione generale.
La norma specifica i requisiti prestazionali e i metodi di progettazione strutturale e generale per i ponteggi di accesso e di servizio.
La norma specifica anche le regolamentazioni di progettazione strutturale quando sono utilizzati determinati materiali e le regolamentazioni generali per attrezzature prefabbricate. La norma esclude:
- impalcati sospesi mediante funi, sia fissi che mobili;
- impalcati mobili in orizzontale incluse le torri mobili di accesso;
- impalcati motorizzati;
- ponteggi utilizzati come protezione per lavori sui tetti;
- coperture temporanee.
La norma è stata confermata a gennaio 2019.
UNI EN 12811-2:2004 - Attrezzature provvisionali di lavoro - Parte 2: Informazioni sui materiali.
La norma è stata confermata a luglio 2018.
UNI EN 12811-3:2005 - Attrezzature provvisionali di lavoro - Parte 3: Prove di carico.
La norma è stata confermata a luglio 2018.
UNI EN 12811-4:2014 - Attrezzature provvisionali di lavoro - Parte 4: Parasassi per ponteggi - Requisiti prestazionali e progettazione del prodotto.
La norma è stata confermata a luglio 2019.
Trabattelli
UNI EN 1004-1: 2021 - Trabattelli costituiti da elementi prefabbricati - Materiali, dimensioni, carichi di progetto, requisiti di sicurezza e prestazionali.
UNI EN 1004-2: 2021 - Trabattelli costituiti da elementi prefabbricati. Regole e linee guida per la preparazione di un manuale d'istruzioni.
UNI 11764:2019 - Attrezzature provvisionali - Piccoli trabattelli su due ruote - Requisiti e metodi di prova.
Reti di sicurezza e parapetti provvisori
UNI EN 1263-1:2015: Attrezzature provvisionali di lavoro - Reti di sicurezza – Requisiti di sicurezza, metodi di prova.
UNI EN 1263-2:2015: Attrezzature provvisionali di lavoro - Reti di sicurezza – Requisiti di sicurezza per i limiti di posizionamento.
La norma è stata confermata a luglio 2020 ma c’è una richiesta di revisione in corso.
UNI 11808-1:2021 - Attrezzature provvisionali - Reti di sicurezza di piccole dimensioni con fune sul bordo - Parte 1: Reti con lato corto da 3 m a 5 m - Requisiti di sicurezza, metodi di prova e condizioni di utilizzo.
UNI 11808-2:2021 - Attrezzature provvisionali - Reti di sicurezza di piccole dimensioni con fune sul bordo - Parte 2: Reti rettangolari con lato corto da 2 m a 3 m- Requisiti di sicurezza, metodi di prova e condizioni di utilizzo.
UNI EN 13374:2019 - Sistemi temporanei di protezione dei bordi - Specifiche di prodotto, metodi di prova.
La norma specifica i requisiti e i metodi di prova per sistemi temporanei di protezione dei bordi destinati all'uso durante la costruzione o la manutenzione di edifici e di altre strutture. Essa si applica ai sistemi di protezione dei bordi per superfici piane e inclinate e specifica i requisiti per tre classi di sistemi temporanei di protezione dei bordi. Per sistemi di protezione dei bordi con funzione di arresto (per esempio dalla caduta o dallo scivolamento da un tetto inclinato), la norma specifica i requisiti per l'assorbimento di energia. La norma comprende sistemi di protezione dei bordi, che sono collegati alla struttura, e quelli che agiscono per gravità e attrito su superfici piane.
La norma non fornisce requisiti per i sistemi di protezione dei bordi realizzati per:
- protezione contro l'impatto da veicoli o altre attrezzature mobili;
- protezione dallo scivolamento di materiali sciolti, neve, ecc.;
- protezione di aree accessibili al pubblico.
Essa non si applica ai sistemi di protezione laterale su ponteggi.
[...] Segue in allegato
